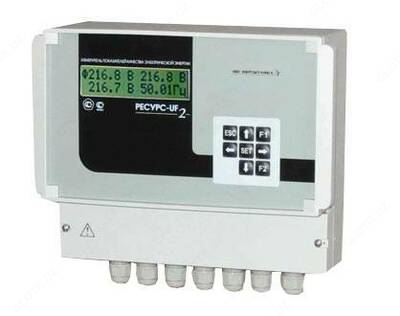

Ресурс-UF2 — измеритель показателей качества электрической энергии

Описание товара

Отличительные особенности измерителя показателей качества электрической энергии Ресурс-UF2:

Основной стационарный прибор (базовая модификация) типа средств измерений «Ресурс-UF2» для организации непрерывного контроля и анализа качества электрической энергии;

Поддержка стандартного протокола передачи данных ГОСТ Р МЭК 60870-5-101–2006;

Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30–2013 (класс А);

Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144–2013 и ГОСТ 13109–97;

Возможность модернизации приборов, выпущенных до 2013 года, для соответствия ГОСТ 30804.4.30–2013 (класс А) и ГОСТ 32144–2013.

Область применения измерителя показателей качества электрической энергии Ресурс-UF2:

Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014;
Анализ качества электрической энергии;
Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ).

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2:

Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013, ГОСТ 13109–97;
Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1);
Измерение параметров напряжения, силы тока, углов фазовых сдвигов, мощности и энергии в соответствии с требованиями ГОСТ Р 8.655–2009;
Регистратор результатов измерений;
Регистратор аварийных событий;
Цифровой осциллограф.

Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2:

ПКЭ:
- Отклонение частоты (значение частоты);
- Отрицательное и положительное отклонения напряжения;
- Установившееся отклонение напряжения основной частоты;
- Установившееся отклонение напряжения прямой последовательности;
- Доза фликера (кратковременная и длительная);
- Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения);
- Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40);
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
- Длительность провала (прерывания) напряжения;
- Глубина провала напряжения;
- Длительность перенапряжения;
- Коэффициент перенапряжения.
Напряжение:
- Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник);
- Среднеквадратическое значение напряжения основной частоты;
- Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей.
Сила тока:
- Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник);
- Среднеквадратическое значение силы тока основной частоты;
- Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей;
- Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока);
- Коэффициент n-ой гармонической составляющей тока (n от 2 до 40).
Углы фазовых сдвигов:
- Угол фазового сдвига между напряжениями основной частоты;
- Угол фазового сдвига между напряжением и током основной частоты;
- Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40);
- Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей.
Мощность:
- Активная фазная и трёхфазная мощность;
- Реактивная фазная и трёхфазная мощность;
- Полная фазная и трёхфазная мощность.
Энергия:
- Активная энергия прямого и обратного направлений;
- Реактивная энергия прямого и обратного направлений.
