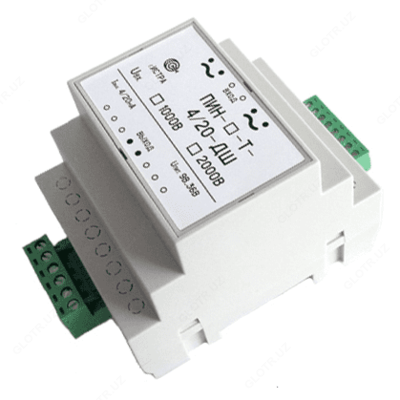

ПИН-2000-Т-4/20-ДШ — высоковольтный преобразователь измерительный постоянного и переменного напряжения

Описание товара

Назначение высоковольтного преобразователя измерительного постоянного и переменного напряжения ПИН-2000-Т-4/20-ДШ:

Преобразователь напряжения измерительный ПИН-2000-Т-4/20-ДШ предназначен для преобразования напряжения переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователь ПИН-2000-Т-4/20-ДШ состоит из замкнутого магнитопровода, печатной платы, на кото-рой установлены элементы электронной схемы обработки сигнала, токозадающего рези-стора, определяющего диапазон измерения. На магнитопроводе размещены входная и компенсационная обмотки.

Магнитопровод с обмотками, печатная плата размещены в изолированном корпусе из ударопрочной пластмассы.

Токозадающий резистор размещён внутри корпуса. Преобразователи устанавлива-ются на DIN-рейку, подключаются с помощью разъемов.

Устройство является необслуживаемым и неремонтируемым изделием.

Технические характеристики высоковольтного преобразователя измерительного постоянного и переменного напряжения ПИН-2000-Т-4/20-ДШ:

Параметр	Значение
Диапазон измеряемых напряжений, В	0...2000
Полоса пропускания, Гц	0...50
Номинальный выходной ток, мА	50
Основная приведенная погрешность, не более, %	1,5
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	12
Напряжение питания, В	+/-24 (+/-5%)
Габаритные размеры, мм	120х117х115

Комплект поставки ПИН-2000-Т-4/20-ДШ

№	Наименование	Количество
1	Высоковольтный преобразователь измерительный постоянного и переменного напряжения ПИН-2000-Т-4/20-ДШ	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%

С этим товаром смотрят

WASONG30 — зонд измерительный для забивки в грунт 30 см

688 160 сум

Ц160.5 — измерительный преобразователь (ваттварметр многофункциональный)

10 сум

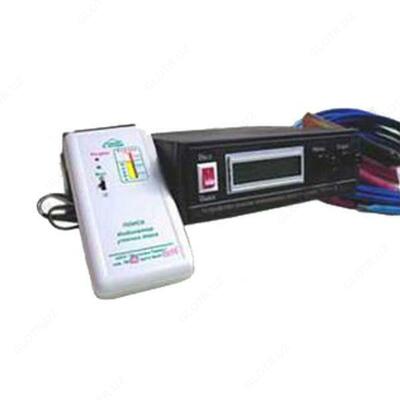

Поиск — устройство поиска низкоомных опор
