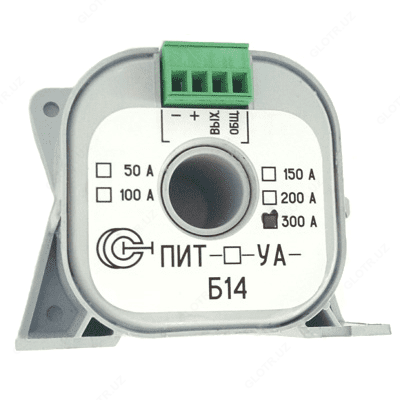

ПИТ-_-УА-Б14 — преобразователь измерительный постоянного и переменного тока
Описание товара
-
Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:
Преобразователи измерительные сериии ПИТ-_-УА-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.
Измерительные преобразователи ПИТ-_-УА-Б14 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-50-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...50 А;
- ПИТ-100-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-150-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...150 А;
- ПИТ-200-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...200 А;
- ПИТ-300-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...300 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:
- магнитопровод не насыщен;
- усиленный корпус - транспортный вариант;
- увеличенное отверстие под токовую шину;
- минимальное энергопотребление;
- возможность крепления на DIN-рейку.
-
Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:
Параметр Значение ПИТ-50-УА-Б14 ПИТ-100-УА-Б14 ПИТ-150-УА-Б14 ПИТ-200-УА-Б14 ПИТ-300-УА-Б14 Диапазон измеряемых токов, А 0...50 0...100 0...150 0...200 0...300 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С -20...+70 Основная приведенная погрешность, не более, % 1,0 Нелинейность выходной характеристики, не более, % 0,1 Выходной сигнал датчика, мА 25; 50 (соответственно) 75; 50; 75 (соответственно) Полоса пропускания, Гц 0-50000 Источник питания, В ±15 (±5%) Диаметр отверстия под токовую шину, мм 14 Габаритные размеры, мм 70х55х34 Масса, г 100 -
Комплект поставки ПИТ-_-УА-Б14
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б14 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
