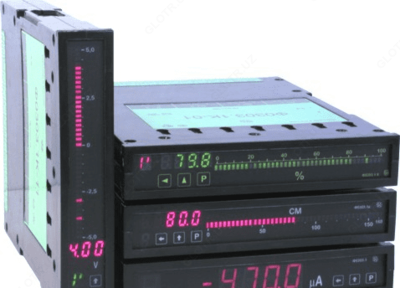

Ф0303.2 — измеритель-регулятор технологический

Mahsulot tavsifi

Назначение измеритель-регулятора технологического Ф0303.2:
Измеритель - регулятор технологический предназначен для измерения, регулирования и регистрации (с адаптером регистратором АД-4) температуры, а так же других неэлектрических величин преобразованых в унифицированные сигналы постоянного тока и (или) напряжения.
Прибор может быть использован в различных системах управления технологическими процессами для измерения и регулирования температуры и различных физических величин
(как измеритель давления, измеритель мощности, массы и т.п.)

Описание измеритель-регулятора технологического Ф0303.2:

Измеритель - регулятор технологический двухканальный. Прибор щитовой цифровой (амперметр, вольтметр) постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Коммутирующее устройство измерителя-регулятора Ф0303.2 состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения.

Функции выполняемые измеритель-регулятором технологическим Ф0303.2:

Измерение и трехпозиционное регулирование:

Параметров температуры.
Параметров сигналов постоянного тока и напряжения.
Параметров давления с применением датчиков давления.
Параметров уровня с применением дутчиков уровня.
Функция извлечения квадратного корня.
Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.

Информация для заказа:

1.	Рабочее положение	Горизонтальное с цифровым индикатором	Горизонтальное с комбинированным индикатором	Вертикальное с комбинированным индикатором
1.	Код для заказа	00	01	11
2.	Цвет индикации встроенного дисплея	Красный	Зеленый	Желтый
2.	Код для заказа	0	1	2
3.	Коммутирующее устройство (2 реле)	Нет	Электромагнитное реле (5А, ~250В, =24В)	Оптоэлектронное реле (60мА, ~220В, =220В)
3.	Код для заказа	0	1	2
4.	Аналоговый выход (2 реле)	Нет	4 - 20 mA
4.	Код для заказа	0	2
5.	Интерфейс RS485	Нет	Есть
5.	Код для заказа	0	1
6.	Код диапазона измерений по каждому каналу

Код	Диапазоны измерений, мА	Допустимый ток перегрузки на входе с номинальным током, мВ	Падение напряжения на входе с номинальным током, мВ	Код	Диапазоны измерений, мА	Допустимый ток перегрузки на входе с номинальным током, мВ	Падение напряжения на входе с номинальным током, мВ
00	0 - 0,1 ±0,1	0,2	≤ 5	06	0 - 10 ±10	50	1000 ± 100
01	0 - 0,2 ±0,2	0,4	≤ 5	07	0 - 20 ±20	50	1000 ± 100
02	0 - 0,5 ±0,5	1	≤ 5	08	0 - 50 ±50	100	1000 ± 100
03	0 - 1 ±1	2	≤ 5	09	0 - 100 ±100	250	1000 ± 100
04	0 - 2 ±2	4	≤ 5	10	0 - 200 ±200	500	200 ± 20
05	0 - 5 ±5	25	1000 ± 100	11	0 - 500 ±500	1000	250 ± 20
				12	0 - 1000 ±1000	2500	20 ± 2
Код	Диапазоны измерений	Допустимое напряжение перегрузки на входе в течении 1 мин.	Входное сопротивление каждого канала, МОм	Код	Диапазоны измерений	Допустимое напряжение перегрузки на входе в течении 1 мин.	Входное сопротивление каждого канала, МОм
20	0 - 10 мВ ±10 мВ	50 мВ	1 ± 0,2	28	0 - 5 В ±5 В	2,5 В	1 ± 0,2
21	0 - 20 мВ ±20 мВ	100 мВ	1 ± 0,2	29	0 - 10 В ±10 В	50 В	1 ± 0,2
22	0 - 50 мВ ±50 мВ	250 мВ	1 ± 0,2	30	0 - 20 В ±20 В	100 В	1 ± 0,2
23	0 - 100 мВ ±100 мВ	500 мВ	1 ± 0,2	31	0 - 50 В ±50 В	250 В	1 ± 0,2
24	0 - 200 мВ ±200 мВ	500 мВ	1 ± 0,2	32	0 - 100 В ±100 В	250 В	1 ± 0,2
25	0 - 500 мВ ±500 мВ	1 В	1 ± 0,2	33	0 - 250 В ±250 В	500 В	1 ± 0,2
26	0 - 1 В ±1 В	2,5 В	1 ± 0,2	35	0 - 75 мВ ±75 мВ	150 мВ	1 ± 0,2
27	0 - 2 В ±2 мВ	5 В	1 ± 0,2	36	0 - 150 мВ ±150 мВ	300 мВ	1 ± 0,2

Код	Диапазон преобразования	Разрешающая способность по исполнениям		Диапазон измерений для зависимости измеряемой величины от входного сигнала
Код	Диапазон преобразования	горизонтальное	вертикальное	линейной	с функцией извлечения квадратного корня
40	0 … 5 мА	1 мкА	10 мкА	0 … 5 мА	0,1 … 5 мА
41	0 … 20 мА	10 мкА	100 мкА	0 … 20 мА	0,4 … 20 мА
42	4 … 20 мА	10 мкА	100 мкА	4 … 20 мА	4,32 … 20 мА
43	0 … 10 В	10 мВ	100 мВ	0 … 10 В	0,1 …10

Код	Тип выхода (тип датчика)	Диапазон измерений, °C	Входные параметры по НСХ
Код	Тип выхода (тип датчика)	Диапазон измерений, °C	Диапазон изменений сопротивления датчика, Ом	Диапазон изменений ТЭДС датчика, мВ
50	ТСМ 100, W₁₀₀ = 1,4260	-50 … +200	78,69 … 185,23	-
51	ТСМ 100, W₁₀₀ = 1,4280	-50 … +200	78,45 … 185,55	-
52	ТСМ 50, W₁₀₀ = 1,4260	-50 … +200	39,35 … 92,62	-
53	ТСМ 50, W₁₀₀ = 1,4280	-50 … +200	39,23 … 92,78	-
54	ТСП 100, W₁₀₀ = 1,3850	-200 … +750	18,2 … 360,64	-
55	ТСП 100, W₁₀₀ = 1,3910	-200 … +750	17,3 … 364,72	-
56	ТСП 50, W₁₀₀ = 1,3850	-200 … +750	9,26 … 180,32	-
57	ТСП 50, W₁₀₀ = 1,3910	-200 … +750	8,65 … 182,36	-
58	ТХК (L)	-50 … + 750	-	-3,01 … 62,2
59	ТХК (K)	-50 … + 1300	-	-1,89 … 52,41
60	ТНН (N)	-50 … + 1300	-	-1,27 … 47,51
61	ТЖК (J)	-50 … + 900	-	-2,43 … 51,88
62	ТПП (R)	0 … + 1600	-	0 … 18,85
63	ТПП (S)	0 … + 1600	-	0 … 16,78
W₁₀₀ – отношение сопротивления ТС при 100 ºС к сопротивлению при 0 ºС.
