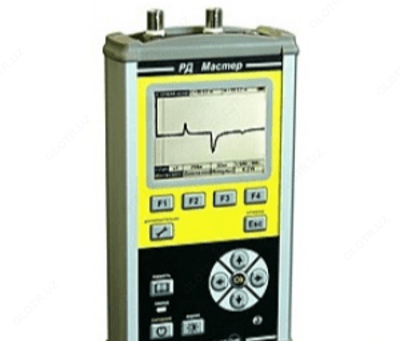

РД Мастер — рефлектометр для всех типов связных и силовых кабелей

Mahsulot tavsifi

Назначение рефлектометра РД Мастер:

Импульсный рефлектометр РД Мастер предназначен для тестирования и локализации повреждений всех типов связных и энергетических кабелей. Работа на линиях со значительным уровнем помех и высоким затуханием.

Функциональные особенности рефлектометра РД Мастер:
- Двухпозиционная система отсчета (возможность измерения расстояния между дефектами)
- Дополнительное шумоподавление
- Канал «А» - канал «В»
- Отображение разности каналов «А-В»
- Сравнение с рефлектограммой из памяти:
  - канал «А» - память
  - канал «В» - память
  - память – память
- Фиксация «плавающих» дефектов
- Регистрация «разбитости» пар или оценка взаимного влияния линий
- Локализация разбалансировки пары.
Специальные функции:
- Запись и чтение измерений в цифровом и графическом формате;
- Передача протокола измерений на компьютер (USB).

Технические характеристики рефлектометра РД Мастер:

Параметр	Значения
Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5)	50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000
Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5 и растяжке «MAX»), м	0,2
Мертвая зона не более (при коэффициенте укорочения 1,5), м	0,2
Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5), м	0,2
Перекрываемое затухание не менее, дБ	96 дБ
Амплитуда зондирующего импульса, не менее	12 В (при R_вх = 100 Ом)
Длительность зондирующего импульса	8 ÷ 16 000 нс
Выходное сопротивление	35 ¸ 350 Ом
Защита по входу	±275В (постоянный+переменный токи) от постоянного тока, переменного до 50 Гц
Фильтр	дополнительное шумоподавление
Частота следования калибровочных меток, кГц	1 000 ± 0,5
Память	256 РФГ
Связь с ПК	USB
Дисплей	320 × 240 высококонтрастный ЖК
Источник питания	4 аккумулятора Ni-MH АА 2,3 АЧ
Зарядное устройство	встроенное зарядное устройство, внешний адаптер 12 В
Время работы от АКБ	не менее 6 часов (без подсветки)
Габариты, мм	120 х 230 х 40
Вес, кг	1,0
