Сталкер 15-14 — комплекс трассопоисковый

Mahsulot tavsifi

Назначение комплекса трассопоискового Сталкер 15-14:

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки Сталкер 15-14 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-14.

Особенности комплекса трассопоискового Сталкер 15-14:

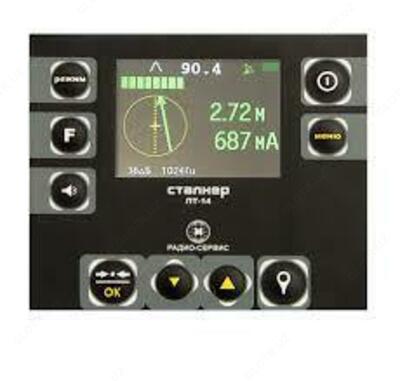

- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- Легкий и компактный генератор ГТ-15;
- Меню приемника Сталкер ПТ-14 на русском и английском языках.
Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:
- передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
- просмотр треков на смартфоне;
- экспорт треков для работы на ПК;
- объединение нескольких треков.
Скачать приложение Stalker terminal для Android можно по ссылке.

Технические характеристики комплекса трассопоискового Сталкер 15-14:

Параметр	Значение
Приемник Сталкер ПТ-14
Значения рабочих частот при работе с генератором и чувствительность на данной частоте	Частота, Гц	Чувствительность не менее, мкА/м*
	273 526 1024 8928 32768 (33к)	500 300 150 25 5
Значения дополнительные рабочие частоты при работе с генераторами других производителей	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц	25,50,60,100,300, 550 и 1450
Динамический диапазон входных сигналов, не менее, дБ	102
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц	по уровню минус 3 дБ	по уровню минус 60 дБ
	9	24
Определение глубины залегания коммуникации, м	от 0,01 до 10,0
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более	±{[4+0,3h(h+1)] %+0,1 м}, где h - измеренное значение глубины
Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК»	от 0,01 мВ до 1,70 В
Погрешность показания напряжения	± (3% + 3 е.м.р)
Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ	0,05
Входное сопротивление по входу «ДАТЧИК», МОм	1
Мощность потребления, не более, Вт	2
Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч	5
Габаритные размеры, не более, мм	700х300х140
Генератор Сталкер ГТ-15
Рабочие частоты, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до 10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм, не более	210x130x100
Масса, кг	2,5
Диапазон рабочих температур, °С	от -30 до +55
