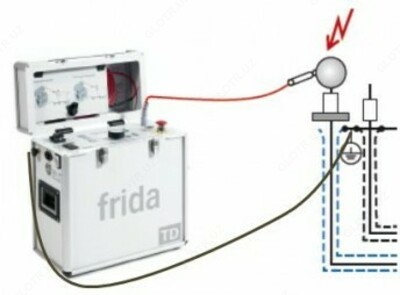

FRIDA-TD — портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

Mahsulot tavsifi

Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:
- Испытание высоковольтных кабелей с СПЭ-изоляцией до 20кВ.
- Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией.
- Испытание электрооборудования среднего напряжения.
- Испытание оболочки кабельной линии с СПЭ-изоляцией.
- Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектри-ческих потерь tan δ с точностью 1x 10-4.
- Диагностики кабельных линий методом измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов PD-Portable (опция).
Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:
- Компактность, простота и портативность оборудования
- Макс. испытательное напряжение 24 кВдейст.
- Технология испытаний VLF truesinus ® (СНЧ) обеспечивает чистое синусоидальное напряжение не зависимое от нагрузки
- Быстрая и простая процедура измерения
- Автоматически и индивидуально программируемые процессы испытаний и диагностики, вкл. оценку
- Интуитивно понятное управление
- Не требуется дополнительного оборудования для проведения измерений тангенса дельта
- Встроенный накопитель данных измерений
- Передача данных через USB-порт
- Компьютеризованное управление данными испытаний и измерений с использованием специаль-ного ПО
- Встроенный отсек для хранения кабеля
- Автоматическое разрядное устройство

Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:

Выходное напряжение
СНЧ синусоидальное напряжение	1…24 кВ_дейст. (34 кВ_пик.)
СНЧ прямоугольное напряжение	1…34 кВ
Постоянное напряжение	±1…34 кВ
Разрешение	0,1 кВ
Точность	1%
Диапазон частот СНЧ	0,1…0,01 Гц
Диапазон нагрузок	10 нФ...8 мкФ
Макс. нагрузка	0,5 мкФ при 0,1 Гц, 24 кВ_дейст. 1,0 мкФ при 0,05 Гц, 24 кВ_дейст. 8,0 мкФ при 0,01 Гц, 18 кВ_дейст.
Выходной ток
Диапазон измерений	0…14 мА
Разрешение	1 мкА
Точность	1 %
Измерения тангенса угла диэлектрических потерь:
СНЧ синусоидальное напряжение	1…24 кВ_дейст
Частота измерения	0,1Гц
Диапазон нагрузок	10 нФ...8 мкФ
Точность измерения tan δ	1x 10-4
Разрешение	1x 10^-5
Регистрация токов утечки	посредством устройства VSE-Box (опция)
Общие данные:
Напряжение питания	110…240 V, 50/60 Гц
Макс. потребляемая мощность	300 Вт
Разъем для передачи данных	USB-2.0
Класс защиты	IP54
Языки	Русский, немецкий, английский
Рабочая температура	-10 … +50 °С
Температура хранения	-20 … +60 °С
Размеры (Ш x В x Г)	438 x 412 x 220 мм
Вес	19,5 кг

Комплект поставки FRIDA-TD

Наименование	Количество
Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD	1
Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлек-трических потерь	1
Штанга для заземления и разряда EES 40	1
Кабель заземления, 6 мм², 5м; с крепежным зажимом	1
Встроенный высоковольтный кабель со струбциной, 5м	1
Короткозамкнутая штепсельная заглушка для подсоединения внешнего блока дистанционного отключения	1
Шнур сетевого питания	1
Руководство по эксплуатации на русском языке	1

Доплнительная комплектация

Наименование	Цена
PD-Portable Портативная система измерения частичных разрядов и определения мест частичных разрядов PD на кабельных линиях	По запросу
VSE-Box устройство регистрации токов утечки	По запросу
Внешнее устройство аварийного отключения со световой сигнализацией режима работы уста-новки; барабан с кабелем длиной 25 м	По запросу
