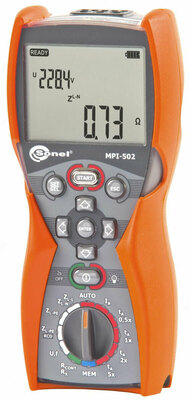

MPI-502 — измеритель параметров электробезопасности электоустановок

Mahsulot tavsifi

Назначение и область применения измерителя MPI-502:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-502:

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током; Для вычисления:
  - Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  - Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
    Для контроля:
  - Целостности (наличия) нулевого и защитного проводников (до начала измерений).
    Для проверки: Для запоминания и передачи в компьютер:
  - Данных измерений и вычислений.

Технические характеристики измерителя MPI-502 MPI-502:

Измерение действующего значения напряжения переменного тока (True RMS)
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы UnL-N / UnL-L		220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений		180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
Номинальная частота сети fn		50 Гц, 60 Гц
Рабочий диапазон частоты		45 ... 65 Гц
Максимальный ток для 230В		7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
20,0...199,9 Ом	0,1 Ом
Расчет и отображение для Z_s< 20 Ом
Измерение ожидаемого тока короткого замыкания I _k
Диапазон	Разрешение	Погрешность основная
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).
Диапазон	Разрешение	Погрешность основная
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом
Параметр	Значение
Не вызывает срабатывания выключателей УЗО	с I_Δn≥ 30 мA
Номинальное рабочее напряжение U_n	110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений	95…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Контроль правильности соединения зажима PE	при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s
Диапазон	Разрешение	Погрешность основная
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
