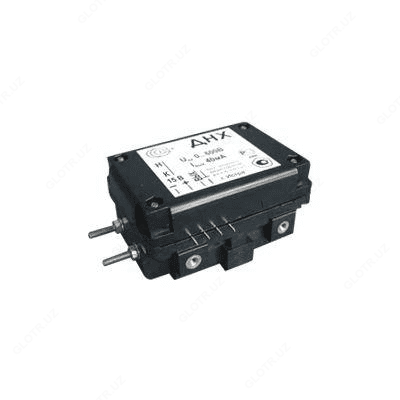

ДНХ — датчик измерения постоянного и переменного напряжения

Mahsulot tavsifi

Назначение датчика измерения постоянного и переменного напряжения ДНХ:

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.

Особенности датчика измерения постоянного и переменного напряжения ДНХ:
- Гальваническая развязка силовых цепей и цепей контроля;
- Возможность монтажа на печатную плату;
- Минимальные габариты.

Технические характеристики датчика измерения постоянного и переменного напряжения ДНХ:

Параметр	Значение
Диапазон преобразования напряжения U, В	0 - (50; 100;150; 200; 300; 400; 500; 600)
Полоса частот преобразуемых напряжений, Гц	0…60
Максимальная частота преобразования по уровню – 0,6 дБ, кГц	20
Входной ток номинальный I_MX, А	0,01
Сопротивление первичной обмотки, Ом	140…160
Входное сопротивление, Ом	U/ I_MX-150Ом
Мощность рассеивания токозадающего резистора, Вт	0,02*U
Выходной ток при нулевом входном напряжении не более, мА	±0,28
Выходной ток при номинальном входном напряжении, мА	40
Сопротивление нагрузки, Ом Максимальное Минимальное	240 50
Пределы допустимой приведенной осн. погрешности, %	± 1
Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, % группа А группа В группа С	± 0,4 ± 0,6 ± 1,0
Время установления выходного сигнала не более, с	0,1
Время установления рабочего режима не более, мин.	1
Время непрерывной работы не менее, ч	Неограниченно
Время перегрузки входным сигналом 120% от номинального напряжения, не более, с	1
Напряжение питания, В	± (14,5…15,5)
Ток потребления по цепи питания не более, мА	50
Габариты не более, мм	73,5х52,5х39
Масса не более, г	150
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	4000
Сопротивление изоляции в рабочих условиях не менее, МОм	5

Комплект поставки ДНХ

№ Наименование Количество

1 Преобразователь ДНХ 1

2 Руководство по эксплуатации 1

3 Упаковочная тара 1
