C.A 6131 — измеритель параметров безопасности электроустановок

Mahsulot tavsifi

Назначение измерителя параметров безопасности электроустановок C.A 6131:

Основное назначение измерителя C.A 6131 – измерение параметров электрических установок, необходимых при монтаже и периодической проверке электробезопасности:

измерение напряжения постоянного и переменного тока;

контроль целостности и измерение сопротивления цепи;

измерение сопротивления изоляции;

измерение сопротивления заземления (с тремя заземляющими стержнями);

измерение полного сопротивления контура (Zs) и линии (ZI);

измерение параметров заземления линии под напряжением (дополнительным датчиком);

выборочное измерение сопротивления заземления (с дополнительным датчиком и дополнительными токовыми клещами);

тест устройств защитного отключения (УЗО) в ступенчатом и импульсном режимах;

измерение силы переменного тока (с дополнительными токовыми клещами);

определение направления следования фаз;

измерение мощности (однофазных или сбалансированных трехфазных систем переменного тока) с отображением кривых напряжения и/или тока;

гармонический анализ напряжения и тока (с дополнительными токовыми клещами).

Описание измерителя параметров безопасности электроустановок C.A 6131:

Принцип действия измерителя C.A 6131 заключается в измерении встроенным цифровым мультиметром электрических величин, выбранных переключателем режимов. Испытательные сигналы, необходимые для измерений сопротивлений и параметров срабатывания УЗО формируются встроенными устройствами прибора. Управление измерением выполняется согласно программам, заложенным во внутреннем микропроцессоре.

Измеритель C.A 6131 содержит: мультиметр, микропроцессор, импульсный источник питания, генератор периодических импульсов, жидкокристаллический дисплей с подсветкой, поворотный переключатель режимов и кнопки управления. Для измерения силы тока используются токовые клещи (опция). Для связи с компьютером и распечатки результатов измерений прибор снабжен интерфейсом USB.

Конфигурация измерителя C.A 6131 позволяет его использование без предварительного ввода значений параметров измерений. Для большинства типов измерения достаточно выбрать переключателем режимов тип измерения и нажать клавишу TEST.

Выбор измеряемых величин может быть задан кнопками выбора функций или через меню в положении переключателя режимов SET-UP (Установка).

Измеритель C.A 6131 имеет подсказки по подключениям и операциям проведения измерений, сообщения об ошибках подключения, установках параметров, выхода значений за пределы диапазона измерения, определенных неисправностях электроустановок, а также указания способа устранения ошибки.

Технические характеристики измерителя параметров безопасности электроустановок C.A 6131:

Параметр	Значение
Вид используемого дисплея	LCD, линейный указатель, с подсветкой
Измерение	времени срабатывания УЗО, напряжения АС, непрерывности, порядка чередования фаз, сопротивления, сопротивления заземления, сопротивления изоляции, тока АС, частоты
Диапазон измерения напряжения AC	0...800 В, 2...550 В
Точность измерения напряжения тока AC	±(1% + 2 цифры)
Диапазон измерения сопротивления изоляции	0...100M/1000M Ом
Диапазон измерения сопротивления заземления	0,50...100/1000/2000 Ом
Диапазон измерения частоты	30...1000 Гц
Точность измерения частоты	±(0,1% + 1 цифра)
Диапазон измерения сопротивления	1...10/100 кОм
Диапазон импеданса петли короткого замыкания	0,1...1/400 Ом
Прозвонка цепи	<10 Ом
Проверка УЗО	30 мA, 100 мA, 300 мA, 500 мA, 650 мA, УЗО типа AC, A
Источник питания	6 аккумуляторов NiMH
Класс защиты	IP54
Соответствуют норме	EN61010 600V CAT III, EN61010-2-034, IEC 61010-1, IEC 61010-2-030, IEC 61326-1
Вес	700 г
Размеры	223x126x70 мм

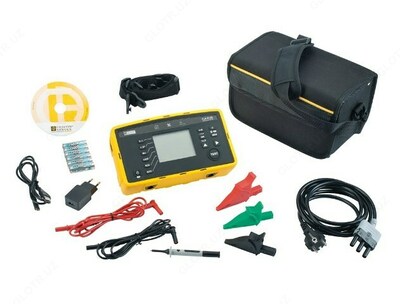

Комплект поставки C.A 6131

№	Наименование	Количество
1	Измеритель параметров безопасности электроустановок C.A 6131	1
2	Сумка для переноски	1
3	Ремень для ношения на шее	1
4	Предохранительные провода	3
5	Зажимы типа «крокодил»	3
6	Измерительный щуп	1
7	Аккумуляторы Ni MH (CA6133)	6
8	Тестовый отчет с записью измерений	1
