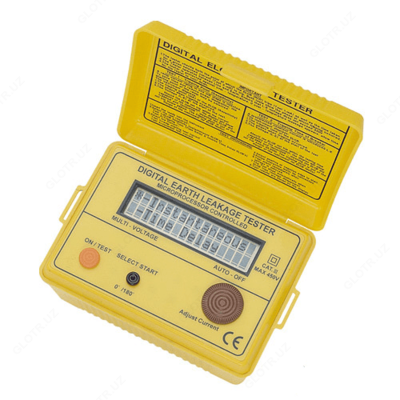

2820 EL — цифровой измеритель параметров УЗО

Mahsulot tavsifi

Назначение цифрового измерителя параметров УЗО 2820 EL:

Цифровые измерители параметров УЗО 2820 EL: Микропроцессорное управление; Измерение параметров УЗО с высоким разрешением (1 мА, 1 мс); Время тестирования до 100 с; Удержание результата измерения; Задание начального значения дифференциального тока потенциометром; Задание начальной фазы режима тестирования; Индикация полярности полуволны, выключающей УЗО; Защита ограничительного резистора от перегрева; Автоматическое выключение питания; Большой ЖК индикатор; Защита измерительного входа; Масса 625 г.

Технические характеристики цифрового измерителя параметров УЗО 2820 EL:

Параметр	Значения
ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК
Диапазон измерений	0 … 1000 мА (макс. ток для 317 В; 50 Гц)
Разрешение	1 мА
Погрешность измерения	± (1 % + 1 ед. счета)
Установка начального значения дифф. тока	с помощью потенциометра
Начальная фаза теста	Выбирается вручную: 0° или 180° (цепь «фаза - земля»)
Индикация полярности	Определяется полярность волны, выключающей УЗО
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ
Диапазон измерений	1 мс … 100 с
Разрешение	1 мс
Погрешность измерения	± (1 % + 1 ед. счета)
Установка тестового значения дифф. тока	с помощью потенциометра
Начальная фаза теста	Выбирается вручную: 0° или 180° (цепь «фаза - земля»)
НАПРЯЖЕНИЕ В ТЕСТИРУЕМОЙ ЦЕПИ
Номинальное напряжение (фаза-земля)	110 … 450 В, 50 Гц
Измеряемое напряжение	Значение в момент выключения УЗ
Погрешность измерения	±( 3 % + 1 В)
Разрешение	1 В
ОБЩИЕ ДАННЫЕ
Дисплей	2-строчный ЖКИ (2 х 16)
Условия эксплуатации	Минус 5 °С … 45 °С, отн. влажность < 80 %
Напряжение питания	1,5 В х 8 (тип АА)
Габаритные размеры	170 х 120 х 95 мм
Масса	625 г

Комплект поставки 2820 EL

№	Наименование	Количество
1.	Цифровой измеритель параметров УЗО 2820 EL	1
2.	Измерительные провода	2
3.	Источник питания	8
4.	Предохранитель	1
5.	Плечевой ремень	1
6.	Руководство по эксплуатации	1
