Назначение комплекта трассо-дефектоискателя (без генератора) Поиск-510 Мастер:
Трассо-дефектоискатель Поиск-510 Мастер предназначен для:
- Поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопрово- дов); коммуникаций, имеющих металлическую оболочку или металличе- ские проводники;
- Контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места об- рыва или короткого замыкания;
- Контроля направления сигнала для определения своего кабеля в местах схо- ждения коммуникаций или в пучке кабелей;
- поиска, контроля положения и определения глубины залегания трассы си- ловых кабелей с током промышленной частоты (50 Гц);
- Поиска трасс с применением генератора сигналов с частотой от 200 до 35 000 Гц.
- Поиска трасс по широкополосному шуму и анализа его спектра;
- Локализации повреждения оболочек медных кабельных линий амплитуд- ным и фазовым (бесконтактным) методами;
- Определения местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока с одновременной записью в файл;
- Трассо-дефектоискатель 510 Master в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапа- зоне от 200 до 35 000 Гц с применением стороннего генератора сигналов.
- В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки сило- вых кабельных линий с током промышленной частоты – 50 Гц. Поиск трассы осуществляется по изображению на дисплее и звуковым спо- собом (наушники и встроенный излучатель).
Трассо-дефектоискатель Поиск-510 Мастер в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 35 000 Гц с применением стороннего генератора сигналов.
В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки сило- вых кабельных линий с током промышленной частоты – 50 Гц.
Поиск трассы осуществляется по изображению на дисплее и звуковым спо- собом (наушники и встроенный излучатель).

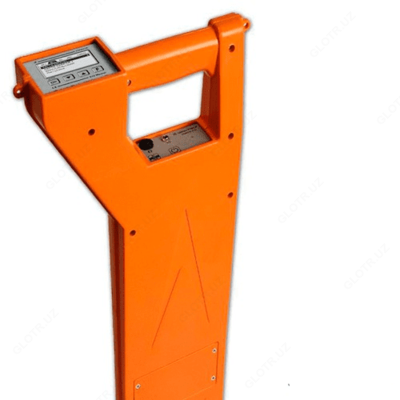

Описание комплекта трассо-дефектоискателя (без генератора) Поиск-510 Мастер:
Карта кабеля
Очень удобный режим поиска. Положение кабеля относительно измерителя показано стрелкой (на фото слева). Стрелка увеличивается и звук нарастает при приближении к кабелю. Когда стрелка совпадает с перекрестьем в центре экрана, положение кабеля определено с точностью поиска по минимуму (если нет соседних коммуникаций, это очень точно). В этом режиме очень удобно осуществлять простую трассировку. Когда требуется более точно определить место кабеля, переключитесь на "Максимум минус".
Функция максимум минус (острый максимум)
Это самый точный метод для локализации кабеля. Новый метод использует классический поиск «по максимуму» с дополнительным датчиком. Датчик принимает наведенный сигнал от параллельных коммуникаций. Фоновый сигнал вычитается из сигнала рабочего поискового датчика. Происходит очистка рабочего сигнала от паразитного влияния (синий график). Метод не требует от измерителя никаких манипуляций. Анализ сигналов производится автоматически. В режиме «Максимум минус» поиск точно такой же, как по максимуму, с мониторингом глубины залегания и тока.
Случай равномерно распределенного на местности сигнала, который «глушит» рабочий сигнал генератора – знакомая многим измерителям неприятная ситуация. Постоянная составляющая сигнала в антенне приемника настолько сильная, что сигнал практически сглаживается (зеленый график на рисунке). В условиях нестабильного сигнала различить даже 10% изменения очень трудно. Такая ситуация возникает, например, вблизи высоковольтных линий. "Максимум -" возвращает острый максимум при локации.
Режим СВОЙ-ЧУЖОЙ автомат
Этот уникальный режим реализован в технологии Поиск-510 Мастер. Благодаря специальному мультичастотному сигналу генератора МК 510 прибор автоматически узнает «свой» кабель в любом месте без предварительной настройки. В режиме «Свой-чужой» трассо-дефектоискатель показывает направление тока, текущего в кабеле от точки подключения генератора к дальнему концу в виде стрелки на экране. Направление тока в близлежащих коммуникациях имеет обратное направление.
Индикаторная стрелка над «своим» кабелем всегда направлена от места подключения генератора. Над «чужим» кабелем направление меняется на противоположное: стрелка указывает в сторону подключения генератора. Например, при выходе из здания, где включен генератор, стрелка над «своим» кабелем направлена от здания, а над «чужими» кабелями и трубами, выходящими из здания, стрелка направлена к зданию.
Это удобный режим для эффективного определения «своего» кабеля на больших расстояниях. Трассировка этих кабелей может быть выполнена даже при их прохождении через зоны скопления коммуникаций, или при наличии других коммуникаций, расположенных параллельно, в том числе с соединениями экранов кабелей.
Карта+ / Компас
Функции «КАРТА+» и «КОМПАС» появились в новой модели трассо-дефектоискателя за счет встроенных датчиков с дополнительной ориентировкой.
Датчики дают возможность определять изменение направления кабеля и отводы (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
Функция КАРТА+ позволяет измерителю пользоваться режимом "КАРТА КАБЕЛЯ" ориентируя прибор вдоль кабеля - перпендикулярно обычному положению прибора.
Функция КАРТА+ это специальный режим для измерителей, чтобы удобно нести прибор в руке при движении вдоль трассы без сложного поиска и измерения глубины. Эта функция обеспечивает удобство пользования в том случае, когда надо перемещаться вдоль кабеля на большие расстояния. При этом кнопкой F можно включить функцию КОМПАС, чтобы отслеживать изменение направления кабеля и отводы.
Режим КАРТА+ КОМПАС удобен для обследования местности.
Энергокарта
Поиск силовых кабелей промышленной частоты в пассивном режиме (без генератора) в режиме КАРТА - с более высокой точностью и измерением глубины.
Режим поиска НЧ-ВЧ
Это инновационный режим поиска на частоте 273 Гц, сигнал в паузе сравнивается с сигналом 2187 Гц. Режим используется для поиска повреждения изоляции кабеля.
