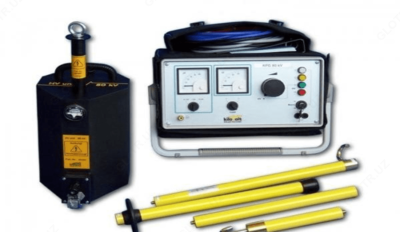

KPG 50kV — установка для испытания кабеля

Mahsulot tavsifi

Назначение установки для испытания кабелей KPG 50кВ:

Установка KPG 50кВ была разработана для испытания силовых кабелей среднего напряжения.
Установка для испытания кабелей KPG 50кВ имеет небольшую массу и высокую выходную мощность, благодаря компактному дизайну, она идеально подходят для использования в полевых условиях. Разделенные функциональный и высоковольтный блок, переключатель с ключом, блокировка включения и цепь защитного заземления обеспечивают максимальную безопасность при использовании KPG 50кВ для испытания кабелей.

Особенности установки для испытания кабелей KPG 50кВ:
- Испытание кабелей и кабельных соединений перед вводом в эксплуатацию
- Испытание кабеля при повторном вводе в эксплуатацию кабельных систем
- Регулярное профилактическое испытание кабелей
- Испытание электрооборудования
- Легкое управление
- Прочная конструкция, малая масса
- Модульный дизайн
- Быстрая настройка тестирования в полевых условиях
- Отключение при перегрузке по току
- Защита от перегрузки по напряжению
- Измерение напряжения прямо на высоковольтном выходе
- Цепь защитного заземления

Технические характеристики установки для испытания кабелей KPG 50кВ:

Параметр	Значение
Источник питания	Работа от электрической сети, выбор 115/230 В; 50/60 Гц
Выходное напряжение плавно регулируемое	0 ... 50 кВ постоянного тока отрицательная полярность
Номинальный выходной ток при максимальном выходном напряжении	6 мА
Отключение при перегрузке по току	> 8 мА
Диапазон измерений напряжения	0 ... 50 кВ
Диапазоны измерения тока	100 мкА / 1 мА / 10 мА
Потребляемая мощность	900 ВА максимум
Диапазон рабочих температур	-25 °C ... +55 °C
Температура хранения	-40 °C ... +70 °C
Масса
Функциональный блок (кг)	13
Высоковольтный блок (кг)	17
Габариты
Функциональный блок (см)	37 x 20 x 28
Высоковольтный блок (см)	21 x 38 x 31 см

Комплект поставки KPG 50kV

Наименование	Количество
Установка для испытания кабеля KPG 50kV	1
Функциональный блок с защитной сумкой и местом для хранения кабеля	1
Высоковольтный блок с высоковольтным креплением	1
Высоковольтный соединительный кабель, длина 2 метра	1
Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра	1
Кабель заземления для станционного заземления, длина 3 метра	1
Кабель заземления для защитного заземления, длина 3 метра	1
Шнур питания	1
Штанга заземления и разрядки, съѐмная, с кабелем заземления и сумкой	1
Пакет обновления	1
Руководство пользователя	1
