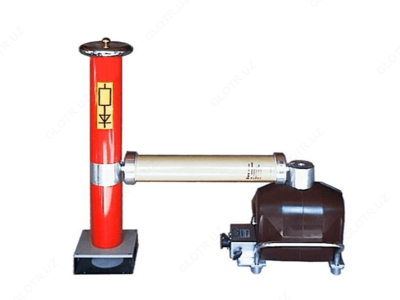

HPG 70-D — высоковольтная испытательная система
Mahsulot tavsifi
-
Назначение высоковольтной испытательной системы HPG 70-D
Высоковольтные испытательная система HPG 70-D подходит для проведения испытаний переменным напряжением 50 Гц, 55 кВэфф и испытаний постоянным напряжением до 110 кВ.
Испытательная система HPG 70-D состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.
Применение высоковольтной испытательной системы HPG 70-D
- Испытание кабелей
- Испытание распределительных устройств
- Испытание токовых трансформаторов
- Испытание элементов и составных частей распредустройств
Достоинства высоковольтной испытательной системы HPG 70-D
- Подходит для испытаний переменным и постоянным напряжением
- Компактный, твердоизолированный высоковольтный трансформатор
- Отдельный высоковольтный и управляющий модули
- Постоянно регулируемое напряжение
- Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа
-
Технические характеристики высоковольтной испытательной системы HPG 70-D
Параметр Значение Выходное постоянное напряжение 100 кВ Выходной ток 15 мА Тип трансформатора HTR 55-1 Питание 220 В / 50 Гц Размеры 1000х1065х490 Вес 124 Высоковольтный трансформатор HTR 55-1
Параметр Значение Выходное напряжение 50 кВ AC ; 70 кВ DC Номинальный ток 15 мА DC Ток к.з. 50 мА DC Потребляемая мощность 3,0 кВА (1 час в день); 1,2 кВА (день)
-
Комплект поставки HPG 70-D
Наименование Количество Блок управления HSW 3-2 1 Высоковольтный трансформатор 35 кВэфф 1 Высоковольтный удвоитель 100 кВ DC 1 Комплект кабелей 1 Штанга заземления и разрядки 100 кВ 1
