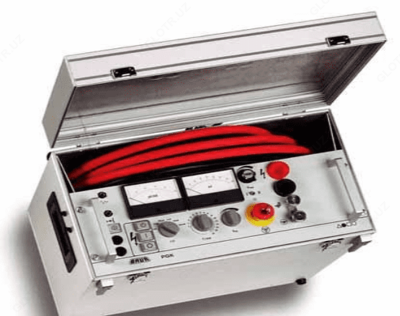

PGK 80 — компактная испытательная установка (до 80 кВ)

Mahsulot tavsifi

Назначение установки PGK 80:

Портативная высоковольтная установка PGK 80 для формирования напряжения отрицательной полярности до 80 кВ. Предназначена для испытаний кабелей с бумажно-масляной изоляцией и оболочки кабелей с изоляцией из сшитого полиэтилена в высоко- вольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Высоковольтная установка помещается в переносном футляре с ручками и ремнем.

Особенности установки PGK 80:
- плавно регулируемое выходное напряжение
- измерение напряжения производится непосредственно на высоковольтном выходе
- таймер на 1 - 30 мин
- высокочувствительное измерение тока
- высокий ток короткого замыкания
- обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
- защита от перенапряжений переходного процесса
- безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
- возможность подключения Y/t-графопостроителя для записи тока
- интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.

Технические характеристики установки PGK 80:

Параметр	Значения
Максимальное постоянное испытательное напряжение	80 кВ
Диапазон измерения тока	1 мкА/ 10 мкА/ 100 мкА; 1 мА/ 10 мА/ 100 мА
Максимально допустимый ток (в режиме КЗ)	20 мА DC
Мощность максимальная	1400 ВА
Наименьший считываемый ток	20 нА

Комплект поставки PGK 80

№	Наименование	Количество
1	Высоковольтный испытательный прибор постоянного тока	1
2	Высоковольтный соединительный кабель, 2,5 м, несъемный	1
3	Высоковольтный соединительный кабель, длина 5 м, несъемный	1
4	Провод заземления, 3 м, с зажимом заземления 24 мм	1
5	Провод рабочего заземления для измерения тока, 4 м	1
6	Руководство по эксплуатаци	1
7	Штанга разрядная, ES 70, 12 кВт*с	1
