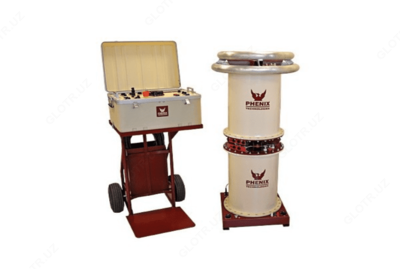

6CP200/100-10 — мобильная установка для испытания изоляции переменным напряжением до 200кВ, 50Гц, мощность 10кВА
Mahsulot tavsifi
-
Описание мобильной установки для испытания изоляции переменным напряжением 6CP200/100-10:
Установка Phenix 6CP200/100-10 является высоковольтным источником напряжения переменного тока, предназначенными для испытания изоляции высоким напряжением до 200кВ промышленной частоты 50Гц. Стандартная система включает в себя блок управления/контроля со встроенным таймером, 2 высоковольтных трансформатора (которые можно подключать последовательно или параллельно) и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтная часть блока управления смонтирована на тележке с колесами.
Установка имеет соответствующие места для подключения к высоковольтному выходу – от 0 до 100 или 200 кВ. Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления и кабелей.
-
Технические характеристики мобильной установки для испытания изоляции переменным напряжением 6CP200/100-10:
Параметр Значение Номинальные параметры 220 В, 50 Гц 1 фазное Пределы выходного напряжения от 216 до 264 В Ток 15-30 А максимум при 240 В Частота 50 Гц Выход От 0 до 100 кВ, 100 мА, 10 кВА
От 0 до 200 кВ, 50 мА, 10 кВАРабочий цикл 5 мин вкл., 15 мин выкл. при 10 кВА
15 мин вкл., 45 мин выкл. при 7,5 кВА
60 мин вкл., 60 мин выкл. при 5 кВАКиловольтметр от 0 до 100/200 кВ Показывающие приборы Линейная шкала аналогового формата длиной 114-mm Погрешность ±0,8% от полной шкалы 200 кВ/ 100 кВ Миллиамперметр От 0 до 200мкА/2мА/20мА/200мА
±0,8% от полной шкалы от диапазонаТележка с высоковольтным трансформатором в сборе: 1422 (высота) x 686 (ширина) x 964 (глубина) мм , общий вес с ВВ трансформатором в сборе 390 кг Регулируемая защита от перенапряжения и максимального тока с изменяемыми уровнями срабатывания в пределах от 10 до 110% обеспечивает высокую скорость сброса испытательного напряжения, если предел превышен из-за высоковольтного пробоя или по другой причине. -
Комплект поставки 6CP200/100-10
№ Наименование Количество 1 6CP200/100-10 - мобильная Установка для испытания изоляции переменным напряжением до 200 кВ при 50 Гц 1 2 Тележка 1 3 Блок управления/измерения в сборе 1 4 Кабель блока управления 1 5 Измерительный кабель 1 6 Силовой кабель первичной цепи 1 7 Кабель заземления 1
