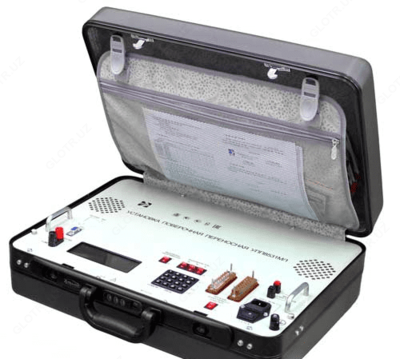

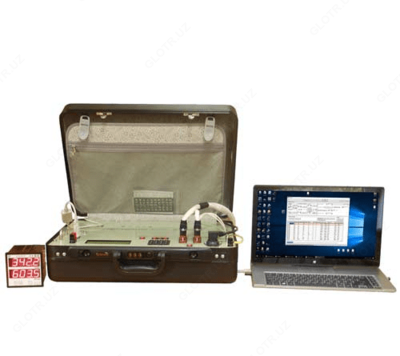

УПП8531М/4 — установка поверочная переносная

Mahsulot tavsifi

Назначение установки поверочной переносной УПП8531М/4:

Установка поверочная переносная УПП8531М/4 предназначена для поверки:
- измерительных преобразователей (далее - ИП) действующего значения напряжения синусоидального переменного тока;
- показывающих цифровых и стрелочных приборов (далее – приборов), предназначенных для измерения напряжения переменного тока (вольтметров).
Установка УПП8531М/4 предназначена для поверки ИП и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более ± 0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП, приборов со щитов, а также настройке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.

Модификация УПП8531М/4 предназначена для поверки стрелочных и цифровых амперметров, ИП переменного тока, класса точности 0,3 и более.

Описание установки поверочной переносной УПП8531М/4:

УПП8531М/4 представляет собой выполненную в едином корпусе устройство, обеспечивающее задание входного сигнала для поверяемых ИП, приборов. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло установки.

УПП8531М/4 имеет встроенный источник с диапазонами изменений выходных сигналов, соответствующими диапазонам измерений входных сигналов поверяемых ИП и приборов.

Технические характеристики установки поверочной переносной УПП8531М/4:

Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора)
Диапазон изменений	Нормирующее значение	Диапазон измерений аналогового сигнала, мA	Диапазон показаний сигнала интерфейса (табло поверяемого прибора)	Нормирующее значение
				аналогового сигнала, мA	показаний сигнала интерфейса (табло поверяемого прибора)
Напряжение переменного тока
0 – 125 В	125 В	0 – 5; 4 – 20	0 – N*	5; 20	N*
от 75 до 125 В	125 В	0 – 5	от 0,6•N* до 1,0•N*	5	N*
0 – 250 В	250 В	0 – 5; 4 – 20	0 – 250 В	5; 20	250 В
0 – 400 В	400 В		0 – 400 В		400 В
0 – 500 В	500 В		0 – 500 В		500 В
0 – 600 В	600 В		0 – 600 В		600 В
* N – нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения однофазной или трехфазной сети, активной мощности однофазной сети до измерительных трансформаторов.
Параметр			Значение
Основные данные
Основная приведенная погрешность			± 0,15%
Время установления рабочего режима, не более			0,5 ч
Параметры источника синусоидальных сигналов: - максимальная выходная мощность каждой фазы напряжения или тока - коэффициент нелинейных искажений, не более			5,0 В·А 2,0 %
Питание от сети переменного тока - напряжение - частота			220 В 50 Гц
Потребляемая мощность от источника питания, не более			170 В·А
Условия эксплуатации: - температура окружающего воздуха - относительная влажность при t = +30°C			от +10 до +35 °C 75%
Габаритные размеры			610 х 500 х 220 мм
Масса (со жгутами), не более			16 кг

Комплект поставки УПП8531М/4

№	Наименование	Количество
1	Установка поверочная переносная УПП8531М/4	1
2	Жгут № 6	1
3	Жгут № 7	1
4	Заглушка	1
5	Кабель сетевой	1
6	Паспорт	1
7	Руководство по эксплуатации	1
8	Методика поверки	1
