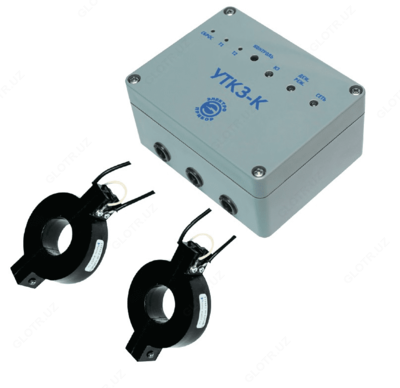

УТКЗ-К — указатель прохождения тока короткого замыкания
Описание товара
-
Описание указателя прохождения тока короткого замыкания УТКЗ-К:
УТКЗ-К - указатель прохождения тока короткого замыкания в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50мс в любой из фаз линии превышает уровень срабатывания. Далее в течение 5с УТКЗ-К ожидает отключения линии:
1. Если питание УТКЗ-К осуществляется от обслуживаемого присоединения (метод возврата — по напряжению) отключение линии фиксируется по факту падения напряжения питания УТКЗ-К ниже уровня 25В.
2. Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.
Если отключения не произошло, это воспринимается как ложное срабатывание и УТКЗ-К возвращается в «дежурный» режим. Если произошло отключение, УТКЗ-К остается в состоянии КЗ.
Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.
-
Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-К:
Параметр Значение Методы возврата в “Дежурный” режим По напряжению;
По току;
По таймеру;
По нажатию кнопки “Сброс”Уровень срабатывания, диапазон, 1, А от 100 до 1500, шаг 100 Уровень срабатывания, диапазон, 2, А от 10 до 150,шаг 10 Минимальная длительность тока КЗ , мс 50 Время авт оматического возврата в дежурный режим после появления питания, с 25 Время авт оматического возврата в дежурный режим по таймеру, Час 1, 6, 12, 24 Время возможности контроля состояния УТКЗ -К после отключения питания, суток, не менее 3 -
Комплект поставки УТКЗ-К
№ Наименование Количество 1 Указатель прохождения тока короткого замыкания - УТКЗ-К 1
