УП-25 — указатель положения привода

Описание товара

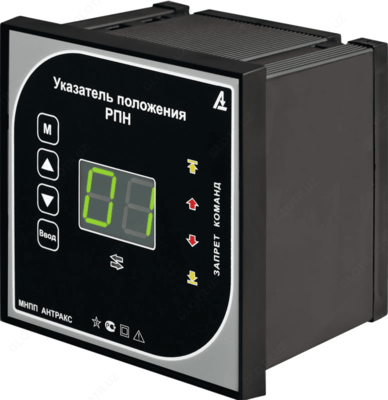

Описание указателя положения привода УП-25:

УП 25 - универсальный указатель для привода РПН с любым типом датчика Многофункциональный указатель УП 25, разработанный с участием ФСК ЕЭС России, включает в себя функции всех видов указателей. Универсальность УП 25 заключается в том, что все входы и выходы выполнены в одном приборе. Это позволяет, не расширяя номенклатуры оборудования, имея единственный вид прибора, решить все задачи, связанные с индикацией на ЩУ и передачей в системы АСУ ТП и другие системы автоматизации ступени трансформатора. УП 25 легко перенастраивается на другой тип датчика. Даже при смене привода нет необходимости замены указателя, а универсальность и наличие нескольких разновидностей выходов позволяет интегрировать прибор в любую систему АСУ ТП.

УП 25 имеет автоматическую фиксацию «мёртвых ступеней» и счётчик переключений(по желанию заказчика).

Совместимые приводы:

MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
MR , EM-1, ED-S, ED100-S;
BUF3, BUE3;
ПДП-5Л, ПДП-4, ПДП-4У;
МА-1, МАК-1;
ПМ-2М

и любые другие приводы с количеством ступеней не более 99.

Дополнительные возможности:

Клавиатура для настройки и калибровки прибора;
Изменение яркости свечения индикатора;
Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов на лицевой панели прибора;
Возможность компенсации сопротивления соединительных проводов резистивного датчика или задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

Цифровые интерфейсы базовой комплектации RS-485/RS-232 (корпус Е только RS-485):

для передачи информации о ступени привода в АСУТП или ТМ;
для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

для передачи информации о ступени привода в АСУ ТП или ТМ.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»	Указывают на достижение граничных ступеней привода
«Блокировка: убавить»
«Первая ступень»	Указывают на достижение первой/последней ступени
«Последняя ступень»
«Переключение: прибавить»	Указывают на переключение ступени привода РПН
«Переключение: убавить»

Настройка УП 25 может осуществляться с использованием:

Клавиатуры, расположенной на лицевой панели прибора;
ПК и специального программного обеспечения.

УП 25 выпускается в корпусах всех типоразмеров.

Технические характеристики:

Параметр	Значение
Подключаемые типы датчиков	Резистивный Сельсин-датчик С токовым выходом С BCD-выходом (кроме корпусов А, Е) С цифровым выходом RS-485
Возможные цифровые выходы	RS-232 RS-485
Дополнительные выходы	Аналоговый ТП; Дискретные РВ; Дискретные БЛ
Тип корпуса	А, Б, В, Г, Д
Напряжение питания для указателей в корпусе А	~ 220 В ± 20%
Напряжение питания для указателей в корпусах Б, В, Г, Д	90 – 370 В
Входное напряжение переменного тока	85 – 264 В
Входное напряжение постоянного тока	120 – 370 В
Потребляемая мощность, не более	5 Вт
Яркость свечения индикатора	10000 мкд
Максимальный ток на клеммах реле управления	120 мA
Максимальное допустимое напряжение на клеммах реле управления	400 В
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69	группа С4 УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды: ГОСТ 17516.1	М7
Степень защиты указателя: ГОСТ 14254	IP 20
Температурный диапазон	от -40 до +50 °С

Комплект поставки УП-25

№ Наименование Количество

1 Указатель положения привода УП25 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
