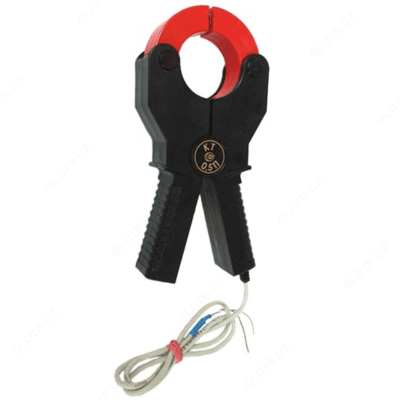

КЭИ-1,0Т — клещи электроизмерительные трансформаторные

Описание товара

Назначение электроизмерительных клещей КЭИ-1,0Т

Клещи КЭИ-1,0Т являются адаптером и предназначены для преобразования переменного тока в цепях, изолированных от питания и выхода.

КЭИ-1,0Т преобразуют переменный синусоидальный входной ток в выходной ток, согласно требованиям к стандартному интерфейсу «токовая петля 4/20», пропорциональный средневыпрямленному значению входного тока, отградуированному в среднеквадратичных значениях.

КЭИ-1,0Т RMS преобразуют переменный и импульсный входной ток в выходной ток, согласно требованиям к стандартному интерфейсу «токовая петля 4/20», пропорциональный среднеквадратичному значению входного тока.

Клещи предназначены для работы в составе измерительных и управляющих систем.

Особенности электроизмерительных клещей КЭИ-1,0Т

Рабочие условия эксплуатации:
- Питание по токовой петле 12В ÷ 36В;
- Окружающая температура для КЭИ-1,0Т от минус 40°С до 70°С.
- Окружающая температура для КЭИ-1,0Т RMS от 0°С до 70°С.
Нормальные условия эксплуатации:
- Частота измеряемого тока 50 Гц
- Температура окружающей среды (+20±5)°С.
По устойчивости к условиям транспортирования клещи соответствует группе «3» ГОСТ 22261-94.

Для измерения тока, протекающего по проводу (силовая шина), клещи надевают на этот провод по принципу обычной прищепки, а сигнал с выхода клещей подается на любое регистрирующее устройство или контролирующий прибор.

Технические характеристики электроизмерительных клещей КЭИ-1,0Т

Параметр	Значение
Тип клещей	КЭИ-1,0Т	КЭИ-1,0Т RMS
Первый предел измеряемого тока, А эфф	0-10
Второй предел измеряемого тока, А эфф	0-100
Третий предел измеряемого тока, А эфф	0-1000
Допустимая перегрузка по измеряемому току, раз	1,3
Пределы допустимой приведенной осн. погрешности, %	1
Нелинейность, не более, %	0,5
Неравномерность АЧХ, в диапазоне частот 20-20000 Гц, не более, %	6
Начальный выходной ток, мА	4±0,1
Номинальный выходной ток, мА	20
Максимальный выходной ток, мА	25
Постоянная времени, с	1,0	0,1
Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур(во всем диапазоне температур) -коэффициента преобразования, не более, %	± 1
Время установления выходного сигнала не более, с	1,0
Время установления рабочего режима, не более, мин.	1
Время непрерывной работы, в диапазоне токов до 500А, не менее, ч	неограниченно
Время непрерывной работы, в диапазоне токов боле 500А не менее, ч	0,2
Напряжение питания Uп, В	+12…36
Диаметр отверстия под токовую шину, мм	54
Ток потребления, мА	5
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	5000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Температура окружающего воздуха	от -50 до +70°С
Относительная влажность воздуха	9% при 25°С
Атмосферное давление, кПа (мм рт.ст.)	86-106 (650-800)
Транспортная тряска, ударов в минуту	80-120
Ускорение м/с2	30
Габариты, не более, мм	220x105x41
Масса, г	не более 700
