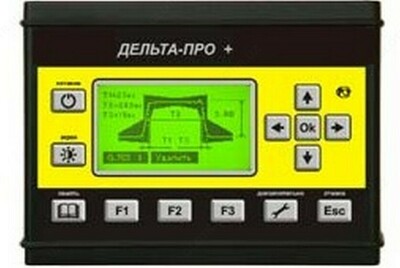

Дельта-ПРО+ VDSL — измеритель параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей

Описание товара

Назначение измерителя Дельта-ПРО+ VDSL:

Измеритель параметров кабельных линий Дельта-ПРО+ предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.

В состав Дельта-ПРО+ входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.

Амплитудно-частотные измерения:
- Рабочее затухание сигнала (INSERTION LOSS);
- Переходное влияние на дальнем конце (FEXT).
- Переходное влияние на ближнем конце (NEXT).
- Затухание асимметрии (LONGITUDINAL BALANCE);
- Возвратные потери (RETURN LOSS);
- Оценка скоростного потенциала линии;
- Шум (NOISE).
Тестирование цифрового потока Е1:
- Контроль и диагностика основных цифровых каналов и структуры первичного цифрового потока Е1 (рекомендация G.704 ITU-T):
  - Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
  - Обнаружение и индикацию аварийных состояний
  - Формирование тестовых сигналов, имитация аварий и вставка ошибок.
- Проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T).
Специальные функции измерителя Дельта-ПРО+ VDSL:
- Оценка длины кабеля;
- Маски xDSL;
- Осциллограммы исследуемых сигналов;
- Запись и чтение измерений в цифровом и графическом формате;
- Передача протокола измерений на компьютер (ИК-порт).
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, а также для проверки строительных длин кабелей на заводе-изготовителе.

Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3 АЧ на 5 часов непрерывной работы.

Может работать отдельно и в комплекте с Генератором Дельта. Прост в управлении.

Технические характеристики измерителя Дельта-ПРО+ VDSL:

Частотные измерения:

Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов.

Генератор:

Генератор формирует на нагрузке 120 ± 6 Ом измерительный сигнал с параметрами, перечисленными в таблицах:

Общие технические характеристики генератора

Параметр	Значения
Выход генератора	симметричный
Выходное сопротивление	120 ± 6 Ом
Затухание асимметрии	не более -40 дБ

Технические характеристики генератора в режиме xDSL

Параметр	Значения
Выходной уровень (что соответствует)	1,95 ± 0,12 В (8 ± 0,5 дБн) (0 дБн соответствует напряжению 0,775 В)
Тип выходного сигнала	гармонический
Опорные частоты (*), кГц Шаг выбора частоты	8192, 4096, 2048, 1024, 512, 256, 128, 64, 32 1 кГц
Допустимая погрешность установки частоты	±0,05%

(*) Пользователь может изменять список опорных частот путем добавления новых частот.

Характеристики генератора в режиме анализатора потока Е1

Параметр	Значения
Выходной уровень	3 ± 0,3 В
Форма выходного сигнала	в соответствии с рекомендацией G.703
Девиация частоты генератора	± 127 Гц
Синхронизация	внутренняя, восстановленная
Режим работы	терминал / транзит
Линейный код	AMI, HDB3
Формируемые тестовые последовательности	ПСП (2^N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия
Структура потока	неструктурированный, ИКМ-31, ИКМ-30
Вставка ошибок	кодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состояний	LOS, AIS, LOF, LOM, RDI, MRDI
Время имитации аварий	непрерывно
Режим искусственного ввода ошибок	1 ошибка в секунду, 1*10^N (N=-3,-4,-5,-6,-7)
Служебные каналы	Программируемые S-биты и CAS слова
