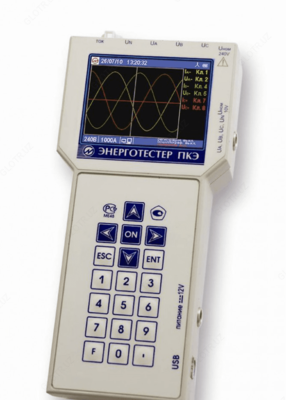

Энерготестер ПКЭ-А-А — прибор для измерений показателей качества электрической энергии

Описание товара

Описание прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:

Энерготестер ПКЭ-А-А -анализатор ПКЭ по новым ГОСТ 32144-2013, и ГОСТ 30804.4.30-2013 класс А, измеритель и регистратор в одном приборе.

Область применения прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:
- Измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности и энергии;
- Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
- Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
- Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
- Измерения потерь электроэнергии.
Энерготестер ПКЭ-А обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):
- Статистических данных по ПКЭ:
Количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток, при этом интервал усреднения для отклонения частоты составляет 10 с., для остальных ПКЭ 3 с., 10 мин., 2 ч глубина регистрации - 512 суток;
- Значений и длительностей провалов напряжения и перенапряжений;
- Значений кратковременной дозы фликера при интервале времени измерения 10 мин.;
- Значений ПКЭ по ГОСТ Р 51317.4.30 и параметров электрической сети со временем усреднения 3 сек., 10 мин. и 2 ч., глубина регистрации, не менее:
- 36 часов для времени усреднения 3 с,

- 12 месяцев при времени усреднения 10 мин,

- 4 месяца при времени усреднения 2 ч;
- Регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).

Наименование варианта	Диапазоны измерений тока
Энерготестер ПКЭ-А-А «10А»	100мА÷15А Iном=10А
Энерготестер ПКЭ-А-А «100А»	1А÷150А Iном=100А
Энерготестер ПКЭ-А-А «1000А»	10А÷1200А I ном=1000А
Энерготестер ПКЭ-А-А «10А+1000А»	100мА÷15АIном=10А, 10А÷1200АIном=1000А
Энерготестер ПКЭ-А-А «10А+100А/1000А»	100мА÷15А Iном=10А, 1А÷150А Iном=100А 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А + 100А»	100мА÷15А Iном=10А, 1А÷150А Iном=100А
Энерготестер ПКЭ-А-А «100А + 1000А»	1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А /100А/1000А»	100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «3000А»	3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «10А+3000А»	100мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «100А+3000А»	1А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «10А+100А+1000А+З000А»	100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А, 0,3А÷45А Iном=30А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А

Технические характеристики прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Среднеквадратическое значение напряжения переменного тока [U], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,1 +0,01 (U_o/U-1)]	Класс А по ГОСТ Р 51317.4.30
Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [U₁], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,1 +0,01 (U_o/U₁—1)]	-
Напряжение постоянного тока [U_D], В	от 0,0 U_н до 2 U_н	Относительная, % ±[0,2+0,02(U_н/U_D-l)]	-
Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус	от 0 до 360	Абсолютная, градус ±0,1	0,1 U_н ≤ U ≤ 1,5 U_н
Частота переменного тока [f₁], Гц	от 42,5 до 75	Aбсолютная, Гц ±0,01	0,1U_н< U<2 U_н Класс А по ГОСТ Р 51317.4.30
Отклонение частоты, Гц	от -7,5 до 25	Aбсолютная, Гц ±0,01	0,1U_н< U<2 U_н Класс А по ГОСТ Р 51317.4.30
Отрицательное отклонение напряжения, % от U_o	от 0 до 100	Aбсолютная, % от U_o ±0,1
Положительное отклонение напряжения, % от U_o	от 0 до 100	Aбсолютная, % от U_o ±0,1
Установившееся отклонение напряжения, % от U_o	от -100 до 40	Aбсолютная, % от U_o ±0,1
Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, %	от 0 до 20	Aбсолютная, % ±0,15
Суммарный коэффициент гармонических составляющих напряжения [К_U]**, %	от 0 до 100	-	0,1U _н ≤ U ≤ 1,5 U _н U_MAX* 2,8 U_н Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, % ±0,05	К_U < 1,0
		Oтносительная, % ±5,0	К_U > 1,0
Коэффициент гармонической составляющей напряжения порядка h [K_U(h)]**, %	от 0 до 50	-	0,1U _н ≤ U ≤ 1,5 U _н U_MAX* 2,8 U_н; h от 2 до 50 Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, % ±0,05	К_U(h) < 1,0
		Oтносительная, % ±5,0	К_U(h) ≥ 1,0
Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [U_sgh], В	от 0 до 0,15 U_н	-	0,1U _н < U < 1,5 U _н U_MAX* 2,8 U_н; h от 2 до 50 Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, В ± 0,0005 U0	U_sg,h ≤ 0,01 U _н
		Oтносительная, % ± 5	U_sg,h ≥ 0,01 U _н
Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передавае¬мых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [U_s], В	от 0 до 0,3 U_н	-	0,1U _н < U < 1,5 U _н U_MAX* 2,8 U_н Класс А по ГОСТ Р 51317.4.30
		Aбсолютная, В ± 0,0015 U0	U_s ≤ 0,03 U _н
		Oтносительная, % ± 5,0	U_s ≥ 0,03 U _н
Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В	от 0 до 2 U_н	Абсолютная, В ±0,0015 U0	-
Остаточное напряжение (при провале), В	от 0,01 U_н до 1,1 U_н	Oтносительная, % ±[0,l±0,01(U_o/U-l)]	Класс А по ГОСТ Р 51317.4.30
Остаточное напряжение (при прерывании), В	от 0,01 U_н до 0,2 U_н	Oтносительная, % ±[0,l±0,01(U_o/U-l)]
Глубина провала напряжения, %	от 10 до 100	Aбсолютная, % ±0,2
Длительность прерывания напряжения, с	От 0,01 с до 60 мин	Aбсолютная, с ±0,2
Длительность провала напряжения, с	от 0,02 с до 600 с	Aбсолютная, с ±0,02
Максимальное значение напряжения при перенапряжении, В	от 1,1 U_н до 2 U_н	приведенная, % от U_o ±0,2
Длительность временного перенапряжения, с	от 0,02 с до 600 с	Aбсолютная, с ±0,02	Класс А по ГОСТ Р 51317.4.30
Кратковременная доза фликера, отн.ед.	от 0,2 до 10	Oтносительная, % ±5,0
Длительная доза фликера, отн. ед	от 0,2 до 10	Oтносительная, % ±5,0
Текущее время	-	Aбсолютная, с ±0,005	При синхронизации с Международной шкалой координированного
Текущее время	-	Aбсолютная, с/сут ±0,5	При отсутствии синхронизации с UTC. При температуре от -20 до 55 °С
