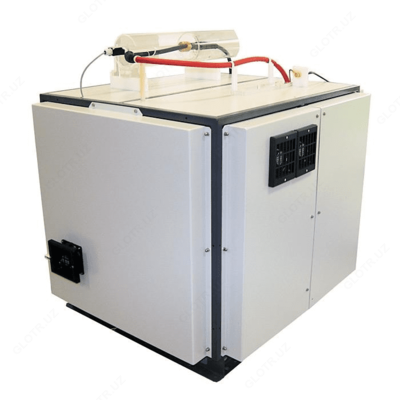

VLF CR-60-HP — испытательная установка

Описание товара

Назначение испытательной установки VLF CR-60-HP

Мощная и эффективная испытательная система СНЧ VLF CR-60-HP предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы очень длинных кабелей, как, например, ветряных парков, в соответствии с нормами DIN VDE, IEC и IEEE.

В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-60-HP может быть использована для уровней номинального напряжения до 36 кВ.

Установка VLF CR-60-HP состоит из блока управления и высоковольтной части. Высокая испытательная мощность 6,5 мкФ позволяет одновременное испытание всех трех фаз.

Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

Достоинства испытательной установки VLF CR-60-HP
- Очень высокая испытательная мощность без снижения частоты
- Испытание СНЧ 60 кВ для кабелей длиной от 20 до 30 км
- Отсутствие эффектов поляризации, как при испытаниях DC
- Протоколирование
- Функция распознавания пробоя
- Измерение тока утечки

Технические характеристики испытательной установки VLF CR-60-HP

Параметр	Значение
Режим 0,1 Гц СНЧ
Выходное напряжение СНЧ (Un)	0 … 60 кВэфф
Выходной ток	0 … 17 мA, разрешение 10 мкA
Испытательная емкость при 60 кВэфф	макс. 6,5 мкФ (3 х U₀ для 36 кВ кабеля)
Испытательная емкость при 38 кВэфф	макс. 10,3 мкФ (3 х U₀ для 22 кВ кабеля)
Режим DC
Выходное напряжение DC-	0 … -60 кВ
Выходное напряжение DC+	0 … +60 кВ
Измерение токов утечки	Интегрировано
Функция протоколирования	Интегрировано
Точное ОМП оболочки	0 … 10 кВ / Takt 1:3, 1:5, 1:9
Входное напряжение	115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
Размеры (ШхВхГл)	1350 x 1250 x 1100 (1500*) мм
Вес	380 кг
Класс защиты	IP 20
Рабочая температура	-25°C … +55°C
Температура хранения	-40°C … +70°C

Комплект поставки VLF CR-60-HP

Наименование Количество

Испытательная установка VLF CR-60 1

Комплект кабелей 1

Сумка для принадлежностей 1
