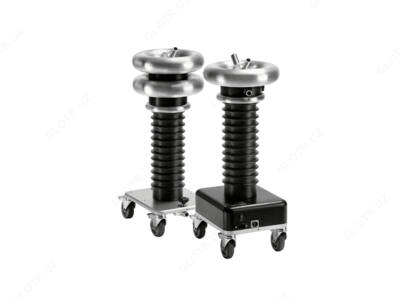

PD/TD120 — система измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь

Описание товара

Назначение системы измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь PD/TD120:
Измеритель частичных разрядов серий PD, PD/TD предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).

Описание системы измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь PD/TD120:

Измерители выпускаются в следующих модификациях: PD30, PD60, PD90, PD94, PD120, PD200, PD/TD30, PD/TD60, PD/TD90, PD/TD94, PD/TD120, PD/TD200. Модификации PD/TD представляют собой комбинацию измерителя частичных разрядов серии PD и измерителя тангенса угла диэлектрических потерь серии TD.

Измерители идентичны по принципу действия и характеристикам и отличаются значением рабочего напряжения, габаритами и массой:

Системы PD30, PD/TD30 позволяют диагностировать кабели до 24 кВ;
Системы PD60, PD/TD60 позволяют диагностировать кабели до 44 кВ;
Системы PD90, PD/TD90 позволяют диагностировать кабели до 64 кВ;
Системы PD94, PD/TD94 позволяют диагностировать кабели до 66 кВ;
Системы PD120, PD/TD120 позволяют диагностировать кабели до 85 кВ;
Системы PD200, PD/TD200 позволяют диагностировать кабели до 140 кВ.

Все измерители специально разработаны для мобильного использования, имеют небольшой вес и специальные кейсы для транспортировки. Все оборудование может уместиться в багажнике обычного универсала, и не требует покупки дорогостоящей передвижной лаборатории и ее регистрации для проведения работ по испытаниям и диагностики, в то время как оборудование других компаний производителей из за его веса и габаритов неотделимо от приобретения специального автомобиля для его перевозки.

Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 140 кВ. Прибор производит измерение частичного разряда с определением места источника, непосредственная локализация частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пКл и отображается на графике.

Рис. 1. Пример измерительной схемы для кабеля 6,10 кВ при использовании установки HVA28 и модуля измерения ЧР PD30.

Измеритель PD/TD120 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA28, HVA30, HVA60, HVA90), генерирующие напряжение специальной формы инфранизкой частоты.

Рис. 2. Подключение PDTD: измерение ЧР

Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля. Многие энергоснабжающие организации и предприятия используют технологию измерени ЧР уже при приемо-сдаточных испытаниях, чтобы сразу выявить дефекты монтажа и локализовать повреждение КЛ.
