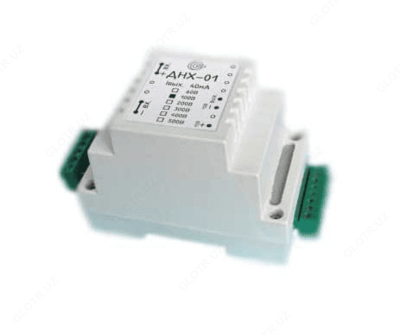

ДНХ-01 — датчик измерения постоянного и переменного напряжения
Описание товара
-
Назначение датчика измерения постоянного и переменного напряжения ДНХ-01:
Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.
Особенности датчика измерения постоянного и переменного напряжения ДНХ:
- Гальваническая развязка силовых цепей и цепей контроля;
- Крепление на DIN-рейку;
- Минимальные габариты.
-
Технические характеристики датчика измерения постоянного и переменного напряжения ДНХ-01:
Параметр Значение Диапазон преобразования напряжения U, В 0 - (60; 100; 200; 300; 500;) Полоса частот преобразуемых напряжений, Гц 0…60 Максимальная частота преобразования по уровню – 0,6 дБ, кГц 20 Входной ток номинальный IMX, А 0,01 Сопротивление первичной обмотки, Ом 140…160 Входное сопротивление, Ом U/ IMX-150Ом Выходной ток при нулевом входном напряжении не более, мА ±0,28 Выходной ток при номинальном входном напряжении, мА 40 Сопротивление нагрузки, Ом
Максимальное
Минимальное
240
50Пределы допустимой приведенной осн. погрешности, % ± 1 Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, %
группа А
группа В
группа С
± 0,4
± 0,6
± 1,0Время установления выходного сигнала не более, с 0,1 Время установления рабочего режима не более, мин. 1 Время непрерывной работы не менее, ч Неограниченно Время перегрузки входным сигналом 120% от номинального напряжения, не более, с 1 Напряжение питания, В ± (14,5…15,5) Ток потребления по цепи питания не более, мА 50 Габариты не более, мм 95х54х65 Масса не более, г 210 Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 4000 Сопротивление изоляции в рабочих условиях не менее, МОм 5 -
Комплект поставки ДНХ-01
№ Наименование Количество 1 Преобразователь ДНХ-01 1 2 Руководство по эксплуатации 1 3 Упаковочная тара 1
