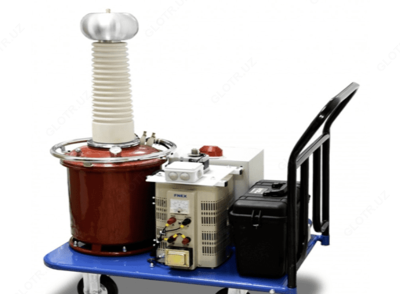

АИСТ 100М (G) — аппарат для испытания диэлектриков с элегазовым трансформатором
Описание товара
Описание аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М (G):
-
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором является использование испытательного трансформатора с элегазовой (SF6) изоляцией. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.
Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков ААИСТ 100М(G) с элегазовым (SF6) трансформатором могут незначительно отличаться от фактически приобретенного изделия.
В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.
Технические характеристики аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М (G):
-
Параметр
Значение
Диапазон переменного испытательного напряжения
от 1 кВ до 100 кВ
Максимальное значение тока нагрузки на переменном напряжении
150 мА
Относительная погрешность измерения тока и напряжения
не более 3%
Режим испытаний
ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний
Есть (по просьбе заказчика)
Высоковольтный трансформатор сухой необслуживаемый
Есть
Возможность транспортировки на легковом автомобиле в любом положении
Есть
Масса
Пульт управления 13 кг
Высоковольтный генератор 95 кг
Габаритные размеры
Пульт управления 390 х 390 х 185 мм
Высоковольтный генератор Ф380 х 1000 мм
Комплект поставки АИСТ 100М (G)
-
№
Наименование
Количество
1
Пульт управления
1
2
Блок высоковольтный
1
3
Кабель соединительный (пульт управления - блок высоковольтный)
1
4
Кабель сетевого питания
1
5
Провод заземления пульта управления
1
6
Провод заземления блока высоковольтного
1
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором является использование испытательного трансформатора с элегазовой (SF6) изоляцией. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.
Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков ААИСТ 100М(G) с элегазовым (SF6) трансформатором могут незначительно отличаться от фактически приобретенного изделия.
В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.
| Параметр | Значение |
| Диапазон переменного испытательного напряжения | от 1 кВ до 100 кВ |
| Максимальное значение тока нагрузки на переменном напряжении | 150 мА |
| Относительная погрешность измерения тока и напряжения | не более 3% |
| Режим испытаний | ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) |
| Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний | Есть (по просьбе заказчика) |
| Высоковольтный трансформатор сухой необслуживаемый | Есть |
| Возможность транспортировки на легковом автомобиле в любом положении | Есть |
| Масса | Пульт управления 13 кг Высоковольтный генератор 95 кг |
| Габаритные размеры | Пульт управления 390 х 390 х 185 мм Высоковольтный генератор Ф380 х 1000 мм |
| № | Наименование | Количество |
| 1 | Пульт управления | 1 |
| 2 | Блок высоковольтный | 1 |
| 3 | Кабель соединительный (пульт управления - блок высоковольтный) | 1 |
| 4 | Кабель сетевого питания | 1 |
| 5 | Провод заземления пульта управления | 1 |
| 6 | Провод заземления блока высоковольтного | 1 |
