РД-140 — измеритель высокого напряжения постоянного и переменного тока

Описание товара

Назначение измерителя высокого напряжения постоянного и переменного тока РД-140:

Измеритель высокого напряжения постоянного и переменного тока РД-140 предназначен для измерения переменного синусоидального напряжения частотой 50 Гц от 10 до 100 кВ и постоянного напряжения от 10 до 140 кВ. РД-140 обеспечивает измерение с высокой точностью:
- среднеквадратического значения переменного напряжения частотой 50 Гц;
- среднего значения постоянного напряжения.
РД-140 может быть использован в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.

Исполнение изделия соответствует ГОСТ 17512-82, климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82.

Описание измерителя высокого напряжения постоянного и переменного тока РД-140:

Функционально РД-140 включает в себя первичный измерительный преобразователь (высоковольтный омический симметричный делитель напряжения) и подключенный к его выходу так называемый «радиовольтметр» - высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу. Радиовольтметр измеряет среднее значение постоянного (DC) напряжения, действующее (среднеквадратичное) значение переменного (AC) напряжения.

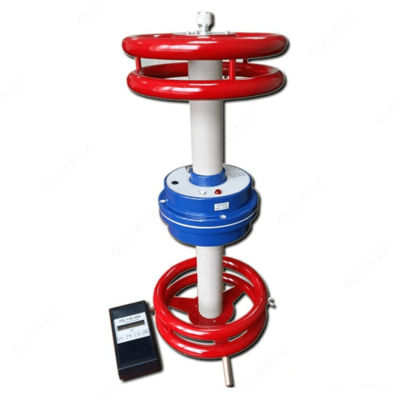

Конструктивно РД-140 состоит из высоковольтного блока РД140-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля РД140-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте примерно 900 МГц и на расстояние до 10 м.

Высоковольтный блок РД140-БВ представляет собой два коллинеарных маслонаполненных частично компенсированных омических делителя напряжения, оба выхода которых подключены к дифференциальному входу аналого-цифрового преобразователя измерительного модуля «радиовольтметра», находящегося в среднем отсеке блока.

Индикаторный модуль РД140-МИ выполнен в виде ручного прибора с ЖКИ, радиочастотным приемопередатчиком и микроконтроллером. Индикаторный модуль обеспечивает следующие функции:
- индикацию измеряемого напряжения;
- беспроводную связь с БВ по радиоканалу.
Особенности эксплуатации измерителя высокого напряжения постоянного и переменного тока РД-140:

К работе с измерителем РД-140 допускаются лица, имеющие группу по технике безопасности в установках с напряжением выше 1000 В не ниже третьей.

Работа с измерителем РД-140 должна выполняться в соответствии с правилами техники безопасности в электроустановках с напряжением свыше 1000В (ДНАОП 0.00-1.21).

Технические характеристики измерителя высокого напряжения постоянного и переменного тока РД-140:

Параметр	Значение
Диапазон измерений напряжения постоянного тока (среднее значение), кВ	от 10 до 140
Диапазон измерений напряжения переменного тока (действующее значение), кВ	от 10 до 100
Диапазон частот при измерении напряжения переменного тока, Гц	от 47,5 до 52,5
Входное сопротивление высоковольтного блока РД140-БВ на постоянном токе, МОм	450±10
Входное сопротивление высоковольтного блока РД140-БВ на переменном токе частотой 50 Гц, МОм, не менее	200±5
Пределы допускаемой относительной погрешности при измерении напряжений постоянного тока, %	±1
Пределы допускаемой относительной погрешности при измерении напряжений переменного тока, %	±1
Дискретность отсчета, кВ	0,001
Питание РД140-БВ и РД140-МИ производится от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,5 А∙ч: - напряжение питания, В - продолжительность непрерывной работы без подзарядки, ч, не менее	5±0,2 8
Дальность действия радиоканала, м, не менее	5
Продолжительность непрерывной работы РД-140 при максимальном входном напряжении, час, не более	1
Продолжительность непрерывной работы РД-140 при входном напряжении до 75 кВ, час, не более	8
Время установления рабочего режима после включения питания, мин.	1
Габаритные размеры, мм: - РД140-БВ - РД140-МИ	диаметр 280х880 95х190х40
Масса, кг, не более: - РД140-БВ - РД140-МИ	11 0,5
Срок службы, лет, не менее	10
