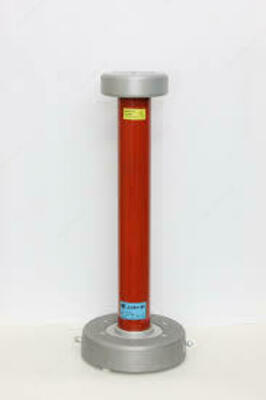

ДНВ-80А — делитель напряжения высоковольтный

Описание товара

Назначение высоковольтного делителя напряжения ДНВ-80А:

Делитель напряжений высоковольтный импульсный ДНВ-80А предназначен для преобразования уровня амплитуды напряжения постоянного (до 80 кВ) тока и переменного (до 60 кВ) тока до уровня, безопасного для последующей обработки, хранения, передачи или дальнейших преобразований измерительного сигнала.

ДНВ-80А может использоваться для контроля и регулировки высоковольтных цепей энергоустановок, радиотехнических устройств, электрофизических и рентгеновских установок и т.д.

Описание высоковольтного делителя напряжения ДНВ-80А:

Конструктивно делители напряжений состоят из высоковольтного и низковольтного плеч. Высоковольтное плечо делителей напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали.

Для подключения к источнику высокого напряжения в делителях напряжения предусмотрен высоковольтный электрод. Для подключения к средствам измерений (осциллографу, вольтметру и другим) в делителях напряжений предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-59 (для ДНВ-80И) и коаксиального кабеля RG-214 и фильтра низких частот (для ДНВ-80А).

Делители имеют модификации: ДНВ-80А и ДНВ-80И, отличающиеся диапазоном рабочих частот и конструкцией соединительного кабеля. Принцип действия делителей напряжений заключается в масштабировании входного напряжения.

Технические характеристики высоковольтного делителя напряжения ДНВ-80А:

Параметр	Значение
	ДНВ-80А класс точности 0,25	ДНВ-80А класс точности 0,5
Диапазон изменения входного напряжения постоянного тока, кВ	от 10 до 80
Диапазон изменения входного напряжения переменного (50 Гц) тока, кВ	от 10 до 60
Коэффициент деления	1/5000
Пределы допускаемой основной приведенной погрешности, %	± 0,25	± 0,5
Входное активное сопротивление, МОм, не менее	270
Входная емкость, пФ, не более	75
Диаметр Ø, мм, не более	260
Высота, мм, не более	690
Вес, кг, не более	8

Комплект поставки ДНВ-80А

№	Наименование	Количество
1	Делитель напряжений высоковольтный ДНВ-80А в выбранном исполнении	1
2	Кабель соединительный	1
3	Руководство по эксплуатации	1
4	Ящик	1
