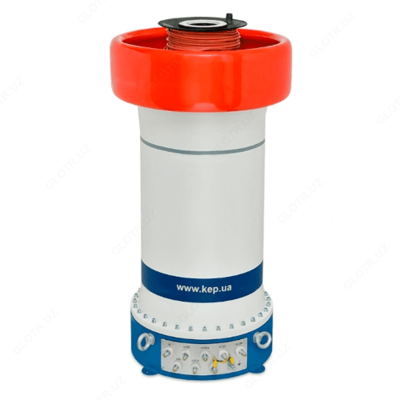

НОГ-Э — трансформатор напряжения однофазный газонаполненный

Описание товара

Назначение трансформатора напряжения однофазного газонаполненного НОГ-Э:

Трансформатор напряжения однофазный газонаполненный НОГ-Э предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальным напряжением 27,5 кВ, 35 кВ, 35/√3 кВ, 110/√3 кВ и 150/√3 кВ.

Изготовлен в соответствии с требованиями ДСТУ ГОСТ23625 - 2003.

Технические характеристики трансформатора напряжения однофазного газонаполненного НОГ-Э:

Параметр	Значение
Класс точности при нагрузке трансформатора прибором «СА507»	0,1
Номинальное первичное напряжение на выводах А – Х, В	150000 √3		110000 √3		35000	35000 √3	27500
Номинальное вторичное напряжение, В	100	100 √3	100	100 √3	100	100 √3	100
Наименование выводов	а – х150д	а – х150	a – х110д	a – х110	a – х35		a – х27,5
Диапазоны рабочих напряжений, в процентах от их номинальных значений, %	от 80 до 120
Частота цепи питания, Гц	от 49,5 до 50,5
Коэффициент мощности нагрузки	1
Коэффициент несинусоидальности напряжения, %, не более	5
Номинальная вторичная нагрузка, кОм	не менее 100
Избыточное давление элегаза при температуре 20°С	(1,6 ± 0,1) атм
Масса, кг, не более	70
Габаритные размеры, мм, не более	Ø 475 x 885
Условия эксплуатации
Температура окружающей среды, °С	от +10 до +35
Относительная влажность, %, не более	80 при температуре +25 °С
Атмосферное давление, кПа (мм. рт. ст.)	86,0 – 106,7 (630 – 800)

Примечание:
А, X – обозначения зажимов выводов первичных обмоток;
а, х150д, х150, х110д, х110, х35, х27,5 – обозначения зажимов выводов вторичной обмотки.

Комплект поставки НОГ-Э

№ Наименование Количество

1 Трансформатор напряжения однофазный газонаполненный НОГ-Э 1

2 Паспорт 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%

С этим товаром смотрят

АИСТ 100М (G) — аппарат для испытания диэлектриков с элегазовым трансформатором

10 сум

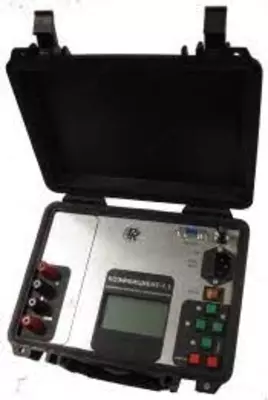

Коэффициент-1.3 — измеритель параметров трансформаторов (северное исполнение)

63 635 364 сум

ВТМ-МК — влагомер трансформаторного масла

10 сум

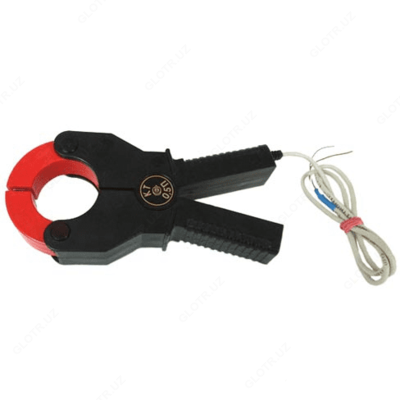

КТ-500-П-Д54 — клещи электроизмерительные трансформаторные

10 сум

АИСТ 50/70М — аппарат испытания диэлектриков с сухим трансформатором

10 сум

Блок К-0.4 — комбинированный прибор для измерения параметров трансформаторов

10 сум

Сириус-УВ — микропроцессорное устройство управления выключателем и резервных защит трансформатора (напряжением 35–220 кВ)

10 сум

Сириус-Т3 — микропроцессорное устройство основных защит трехобмоточного трансформатора 35-220 кВ

10 сум

Ганимед — универсальный прибор контроля состояния РПН силовых трансформаторов

10 сум

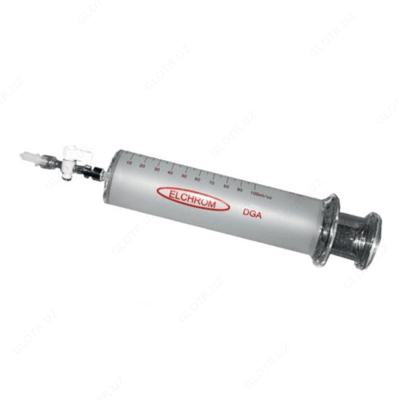

ELCHROM-G, 50 мл — пробоотборники трансформаторного масла
