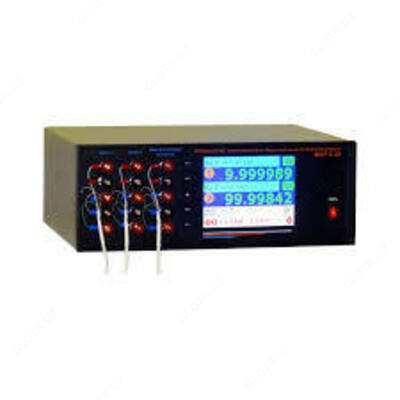

МИТ 8.20 — измеритель температуры двухканальный прецизионный

Описание товара

Назначение измерителя температуры многоканального прецизионного МИТ 8.20:

Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0^го, 1^го, 2^го и 3^го разрядов

Прецизионные измерения температуры;

Аттестация реперных точек МТШ-90.

Датчики измерителя температуры многоканального прецизионного МИТ 8.20:

Термопреобразователи сопротивления (ТС) всех типов, в том числе эталонные.

Особенности измерителя температуры многоканального прецизионного МИТ 8.20:

Точность измерений - от 0.01 мК;
2 канала измерений;
Цветной сенсорный дисплей;
Связь с компьютером по RS232C и USB.

Описание измерителя температуры многоканального прецизионного МИТ 8.20:

Двухканальный прецизионный измеритель температуры (мост измерительный температурный постоянного тока) МИТ 8.20 предназначен для высокоточного измерения температуры и электрического сопротивления, в том числе при проведении поверочных (калибровочных) работ.

Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры - платиновых термометров сопротивления (ТСПВ, ПТСВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90. В качестве первичных преобразователей температуры могут использоваться и термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006).

Прибор имеет два входных канала, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление. При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Индивидуальные статические характеристики (ИСХ) эталонных термопреобразователей вводятся в МИТ 8.20 либо при помощи сенсорного дисплея, либо с персонального компьютера (программное обеспечение входит в комплект поставки). ИСХ ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен, полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС).

В комплект поставки МИТ 8.20 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8.20, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8, свободный последовательный порт USB.

Управляющая программа позволяет: вводить в МИТ 8.20 значения внутренних опор; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.

Рис. 1. График температурного хода в ампуле тройной точки воды АТТВ-1, измеренного при помощи ПТС-10М (ток питания 1мА) и МИТ 8.20. СКО измерений составило 0.024мК.

Области применений измерителя температуры многоканального прецизионного МИТ 8.20:

Прецизионные измерения температуры. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0^го разряда) в комплекте с эталонным термопреобразователем сопротивления;
Поверка и калибровка первичных термопреобразователей (ТС) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться как в Омах, так и в °С (К);
Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0^го, 1^го, 2^го и 3^го разрядов в реперных точках МТШ-90. В этом применении МИТ 8.20 используется в качестве прецизионного омметра;
Аттестация реперных точек МТШ-90. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления.
