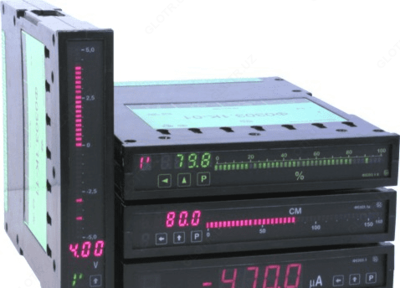

Ф0303.1 — измеритель-регулятор технологический

Product description

Назначение измеритель-регулятора технологического Ф0303.1:
Измеритель - регулятор технологический предназначен для измерения или измерения и трехпозиционного регулирования сигналов постоянного тока и (или) напряжения в сетях постоянного тока.
Прибор может быть использован в различных технологических процессах для измерения и регулирования различных физических величин ( как измеритель температуры, измеритель давления, измеритель мощности, массы и т.п.), значение которых может быть преобразовано в сигналы постоянного тока и напряжения.

Описание измеритель-регулятора технологического Ф0303.1:

Измеритель - регулятор технологический одноканальный. Прибор щитовой цифровой постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Прибор имеет четыре диапазона измерений, что с возможностью программирования и сменные шкалы делают его универсальным. Коммутирующее устройство измерителя состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения.

Функции выполняемые измеритель-регулятором технологическим Ф0303.1:

Измерение и трехпозиционное регулирование:

Параметров постоянного тока и напряжения.
Параметров температуры с применением датчиков температуры.
Параметров давления с применением датчиков давления.
Параметров уровня с применением дутчиков уровня.
Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.

Информация для заказа:

1.	Рабочее положение	Горизонтальное с цифровым индикатором	Горизонтальное с комбинированным индикатором	Вертикальное с комбинированным индикатором
	Код для заказа	00	01	11
2.	Цвет индикации встроенного дисплея	Красный	Зеленый	Желтый
	Код для заказа	0	1	2
3.	Коммутирующее устройство (2 реле)	Нет	Электромагнитное реле (5А, ~250В, =24В)	Оптоэлектронное реле (60мА, ~220В, =220В)
	Код для заказа	0	1	2

4.	Диапазон измерений
Код	Диапазон измерений, мА	Разрешающая способность по исполнениям, мкА		Код	Диапазон измерений, В	Разрешающая способность по исполнениям, мВ
Код	Диапазон измерений, мА	горизонтальное	вертикальное	Код	Диапазон измерений, В	горизонтальное	вертикальное
00	0 - 0,1 (± 0,1)	0,1	1	20	0 - 0,01 (± 0,01)	0,01	0,1
01	0 - 0,2 (± 0,2)	0,1	1	21	0 - 0,02 (± 0,02)	0,01	0,1
02	0 - 0,5 (± 0,5)	0,1	1	22	0 - 0,05 (± 0,05)	0,01	0,1
03	0 - 1 (± 1)	1	10	23	0 - 0,1 (± 0,1)	0,1	1
04	0 - 2 (± 2)	1	10	24	0 - 0,2 (± 0,2)	0,1	1
05	0 - 5 (± 5)	1	10	25	0 - 0,5 (± 0,5)	0,1	1
06	0 - 10 (± 10)	10	100	26	0 - 1 (± 1)	1	10
07	0 - 20 (± 20)	10	100	27	0 - 2 (± 2)	1	10
08	0 - 50 (± 50)	10	100	28	0 - 5 (± 5)	1	10
09	0 - 100 (± 100)	100	1000	29	0 - 10 (± 10)	10	100
10	0 - 200 (± 200)	100	1000	30	0 - 20 (± 20)	10	100
11	0 - 500 (± 500)	100	1000	31	0 - 50 (± 50)	10	100
12	0 - 1000 (± 100)	1000	10000	32	0 - 100 (± 100)	100	1000
				33	0 - 250 (± 100)	100	1000
40	0 - 5 (± 100)	1	10	34*	0 - 400 (1B) ±400(±1В)	100	1000
41	0 - 20	10	100	35	0 - 0,75 (± 0,75)	0,01	0,1
42	4 - 20	10	100	36	0 - 0,15 (± 0,15)	0,1	1
				43	0 - 10	10	100
Примечания. 1 Диапазоны измерений как «± ...», означают диапазоны изме рений от «минус» указанной величины до «плюс» указанной величины; * - Диапазон измерений (код заказа 34) подключается через внешний делитель напряжения. При заказе этого диапазона измерений внешний делитель напряжения входит в комплект поставки прибора.

5.	Исполнение	Общепромышленное	Экспортное	Тропическое
5.	Код для заказа	0	1	2

6.	Вид приемки	Приемка ОТК	Поверка ЦСМ
6.	Код для заказа	0	1

7.	Шкала. Код единицы измеряемой величины

Международное	Код заказа	Русское	Код заказа	Международное	Код заказа	Русское	Код заказа
Нет обозначения	000	Нет обозначения	000	mm³	018	мм³	118
μA	001	мкА	101	cm³	019	см³	119
mA	002	мА	102	dm³	020	дм³	120
A	003	А	103	m³	021	м³	121
kA	004	кА	104	g	022	г	122
µV	005	мкВ	105	kg	023	кг	123
mV	006	мВ	106	t	024	т	124
V	007	В	107	kgf/mm²	025	кгс/мм²	125
kV	008	кВ	108	kgf/cm²	026	кгс/см²	126
%	009	%	109	kgf/dm²	027	кгс/дм²	127
°C	010	°C	110	kgf/m²	028	кгс/м²	128
mm	011	мм	111	mPa	029	мПа	129
cm	012	см	112	Pa	030	Па	130
m	013	м	113	kPa	031	кПа	131
mm²	014	мм²	114	MPa	036	МПа	136
cm²	015	см²	115	cm³/3h	032	см³/3ч	132
dm²	016	дм²	116	dm³/h	033	дм³/ч	133
m²	017	м²	117	m³/h	034	м³/ч	134
				pH	035	pH	135
Примечание – По требованию заказчика, по согласованию с предприятием-изготовителем, шкала прибо ра может быть выполнена в единицах измеряемых величин (электрических и неэлектрических), не указан ных в таблице.
