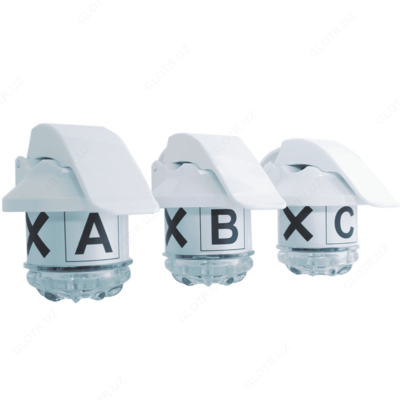

ИКЗ-В41 — индикатор короткого замыкания

Product description

Описание индикатора короткого замыкания ИКЗ-В41:

Линейка индикаторов аварий для линий высокого класса напряжения сформирована для решения всех базовых задач энергетиков. Модель ИКЗ-В41 имеет только визуальную индикацию, удобна для размещения в хорошо просматриваемой зоне, например, на входе воздушных линий в подстанции.

Индикаторы ИКЗ-В41 оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.

Технические характеристики индикатора короткого замыкания ИКЗ-В41:

Параметр	Значение
Класс напряжения воздушных линий	110 кВ
Частота сети	50 Гц
Визуальная индикация	- Мигающие яркие светодиоды с каждой стороны устройства (3 белых сверхъярких светодиода); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Абсолютный порог срабатывания по току	25 А
Селективность МФЗ	-
Контроль напряжения	+
Локальная связь (пульт)	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	Локальная, опционально GSM
Виды контроля срабатывания	- Визуальный; - Радиоканал ближней связи; - GSM/GPRS-модем (опционально)
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Сброс индикации	- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта
Изменение настроек	- С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР) - По радиоканалу ближней связи с помощью переносного пульта
Интеграция со SCADA системами	При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
Источник питания	Литиевая батарея (19 Ah)
Срок службы батареи (в режиме ожидания)	7 лет
Общее время индикации	> 1000 ч
Наработка на отказ индикатора	Не менее 60 000 ч
Температурный диапазон	- Стандартный от – 40°С до +70°С,; - Расширенный от – 60°С до +85°С (по спецзаказу)
Степень защиты индикатора	IP66, IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
