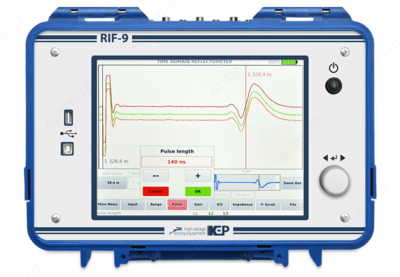

РИФ-9 — импульсный рефлектометр

Product description

Назначение импульсного рефлектометра РИФ-9:

Рефлектометр РИФ-9 предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Рефлектометр РИФ-9 позволяет:
- Обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
- Измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
- Запоминать, хранить и обрабатывать результаты измерений;
- В составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 100 км при всех видах повреждений без использования предварительного полного прожига изоляции.

Технические характеристики импульсного рефлектометра РИФ-9:

Параметр	Значение
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,50 или V/2 = 100 м/мкс), м	60 / 120 / 250 / 500 / 1000 / 2000 / 5000 / 10000 / 20000 / 50000 / 120000
Разрешающая способность, м: − при коэффициенте укорочения 1,5 (V/2 = 100 м/мкс) − при коэффициенте укорочения 1,87 (V/2 = 80,2 м/мкс)	0,5 0,4
Приведенная погрешность измерения расстояния, %, не более	0,2
Частота дискретизации, МГц	200
Точность временных меток, %, не более	0,01
Диапазон выходного сопротивления (дискретность 2 Ом), Ом	2 − 100
Параметры зондирующего импульса: − амплитуда, В − длительность, нс	45 10 - 100000
Диапазон изменения коэффициент усиления входного усилителя, дБ	от -21 … +69
Количество рефлектограмм для усреднения, шт.	1 − 64
Диапазон установки коэффициента укорочения: − коэффициента укорочения − скорость распространения V/2, м/мкс	1,000 – 3,000 50,0 – 150,0
Дискретность установки − коэффициента укорочения − скорость распространения V/2, м/мкс	0,001 0,001
Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей	1000 500
Максимальное напряжение на измерительных входах, В, не более	50
Методы измерения расстояния: − TDR (импульсный метод) − ICE (токовый метод) − Decay (метод связи по напряжению) − ARC метод (импульсно-дуговой метод)	да да да да
Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей	1200 1000
Связь с компьютером	USB, USB Flash, RS-485
Обновление прошивки через USB Flash (firmware update)	да
Разрешение индикатора, точек	цветной сенсорный TFT 800×600, TFT, сенсорный
Продолжительность непрерывной работы, часов, не менее	6
Питание и заряд: − напряжение аккумуляторной батареи, В − ток, потребляемый от аккумуляторной батареи, А, − напряжение внешнего источника питания, В − ёмкость встроенной аккумуляторной батареи, мАч − ток заряда батареи, мА − ток утечки при выключенном питании, мА, не более	12 AGM 1 24 9000 1000 1
Габаритные размеры, мм	366×270×178
Масса с батареей, кг, не более	8
Условия эксплуатации
Температура окружающего воздуха, ˚С	от -10 до +40
Относительная влажность воздуха, %, не более	80 при температуре +25° С
Атмосферное давление, мм рт. ст.	от 630 до 800

Комплект поставки РИФ-9

№	Наименование	Количество
1	Рефлектометр РИФ-9	1
2	Кабель измерительный, длина 2,4 м	3
3	Кабель заземления, длина 2,5 м	1
4	Сетевой адаптер	1
5	Предохранитель 5×20 (1 А / 250 В)	3
6	USB флеш-накопитель	1
7	Ремень для переноски прибора	1
8	Сумка для принадлежностей	1
9	Руководство по эксплуатации РИФ-9	1
10	Руководство пользователя ПО РИФ-9	1
11	Паспорт	1
