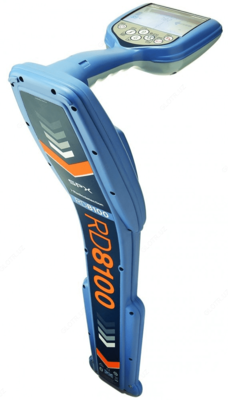

Назначение трассопоискового комплекта RD8100 PDL с генератором Тх-10, сумкой
RD8100 — это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD810 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно — это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты.
Особенности трассопоискового комплекта RD8100 PDL с генератором Тх-10, сумкой
- Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
- Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
- Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
- Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
- Функция определения направления тока (Current Direction) нач частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
- Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
- Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
- Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
- Предназначен для эксплуатации непосредственно на месте проведения работ - IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;
Средства для локализации в сложных условиях
1. Одновременное показание глубины залегания и тока
Согласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается корректная линия;
2. Защита от динамической перегрузки
Фильтрация помех, позволяющая использовать локатор в условиях сильного электрического шума, например, вблизи подстанций или воздушных линий электропередачи;
3. Функции SIDESTEP - исключение нежелательных помех
Небольшая подстройка частоты, позволяющая осуществлять локацию в зонах, подверженных помехам или там, где одновременно работают несколько операторов;
4. Высокая чувствительность, обеспеченная конструкцией
Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.
Упрощение локации в сложных условиях
В связи с тем, что структура коммуникаций становится более сложной, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100 предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.
Определение направления тока CD (Current Direction)
Способ распознавания искомого кабеля из нескольких проложенных параллельно кабелей путем подачи специального сигнала CD от генератора Tx-10. Эти CD-стрелки на экране локатора подтверждают то, что выполняется трассировка именно искомой линии.
Трассировка линий с высоким импедансом на частоте 4кГЦ
Частота локации 4 кГц позволяет выполнять трассировку на больших расстояниях таких линий, как телекоммуникационные типа витая пара или уличного освещения. Так как такие линии часто расположены в зонах с высокой плотностью коммуникаций, то вы можете объединить использование частоты 4 кГц с режимом CD для повышения точности их трассировки.
Использование функции POWER FILTERS (силовые фильтры) для точной локализации и определения различия между силовыми кабелями
В том случае, когда не может быть подан сигнал от генератора, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы создают помехи или смешиваются, приводя к возмущению сигнала. При нажатии отдельной кнопки гармонические свойства силовых сигналов используются для определения – поступает ли сигнал от одного источника или от множества кабелей, трассировку и маркировку которого вы затем можете выполнить.
Быстродействие + точность - пиковый режим PEAK+
Режим Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.
- Добавление режима наведения обеспечивает более быстрое определение положения пика.
- Добавление нулевого режима к пиковому режиму вам контролировать искажение, вызванное другими коммуникациям, ответвлениям или помехами.
