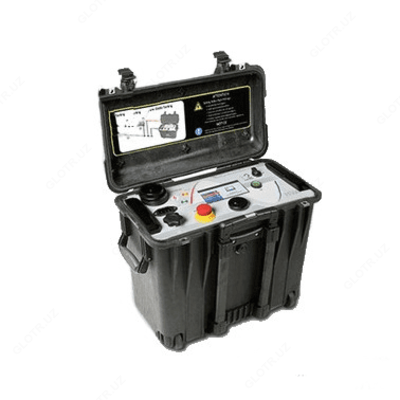

HVA45TD — высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь

Product description

Описание высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

Новейшая высоковольтная СНЧ-установка HVA45TD – это компактная и портативная испытательная установка для испытания кабеля с рабочим напряжением до 20кВ включительно, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

Режим MWT диагностики, сочетает испытание и диагностику TD в соответствии с IEEE 400.2-2013, позволяет испытать и оценить состояние кабеля быстрее и безопаснее.

HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу.

Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36 кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания.

Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора.

Особенности высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:
- Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
- Постоянное DC напряжение;
- Тестирование как жил, так и оболочки кабеля;
- Режим начального прожига;
- Встроенный интерфейс USB и Bluetooth;
- Цветной дисплей;
- Вес 36 кг;
- Встроенное разрядное устройство;
- Сверхкомпактность.

Технические характеристики высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

Параметр	HVA45	HVA45TD
Входное напряжение питания	100-240 В (50-60 Гц) ( 1200 ВА)
Выходное напряжение	Переменное, Синус: 0-45 кВ пиковое, симметричное, 32кВ действующее Постоянное: ± 0-45 kВ Прямоугольник : 0-45 кВ
Разрешение	0,1 кВ на всем диапазоне
Погрешность	+/- 1% от диапазона
Выходной ток	0-60 мA
Разрешение	1 мкA
Погрешность	+/- 1% от диапазона
Частота выходного сигнала	0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты
Диапазон сопротивления	0,1 MОм...5 ГОм
Максимальная выходная нагрузка (при макс. напряжении)	1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)* 2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)* 5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)* 10,0 мкФ @ максимально возможная емкость при уменьшенной частоте * Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок	Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Измерение тангенса угла диэлектрических потерь, погрешность	-	± 1 x 10^-4
Цикл тестирующий	Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Безопасность	50 Гц 12 кВ Индикатор наличия внешнего напряжения/Блок разрядки цепи после тестирования
Интерфейс	Bluetooth, USB-стандарт, ПО HVA Control Center
Память	50 ячеек памяти, энергонезависимая
Высоковольтные кабели	Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
Вес	36 кг
Размер	500x305x457 мм
Температура	Хранения: -25 до +70 °C, рабочая: -5 до +45 °C
Модернизация (Дополнительные опции)	Встроенный модуль TD60 для измерения тангенса угла диэлектрических потерь. Модуль PD60 для диагностики методом частичных разрядов	Модуль PD60 для диагностики методом частичных разрядов

Комплект поставки HVA45TD

№	Наименование	Количество
1	Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD	1
2	Руководство по эксплуатации	1
3	Набор тестовых проводов длиной 4,5 м	1
4	Программное обеспечение	1
5	Кабель RS-232	1
