ПРИБОР ДИАГНОСТИКИ СВАЙ ПДС-МГ4

Product description

Тип оборудования: Прибор диагностики свай

Производитель: Россия

Модель: ПДС-МГ4

Гарантия на прибор диагностики свай ПДС-МГ4: 18 мес.

Назначение прибора:

Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещины) в свае, забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.

Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

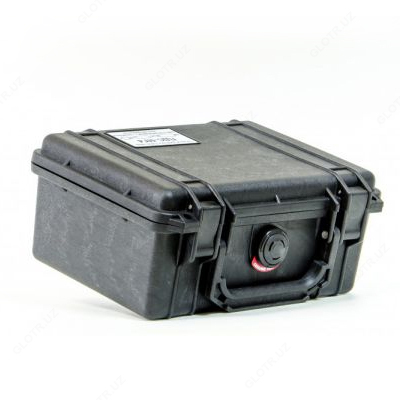

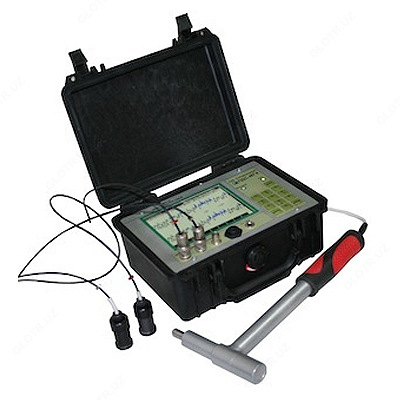

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.

Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнения грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.

Технические характеристики прибора диагностики свай ПДС-МГ4:

Количество измерительных каналов	2
Рабочая полоса частот, Гц	10 - 8000
Частота дискретизации, кГц	62,5
Число отсчетов при измерении	2048 - 16384
Динамический диапазон, дБ	от 0 до 60
Регулируемый усилитель, дБ	от 0 до 26
Габаритные размеры, мм	240×200×110
Масса прибор, не более, кг	3

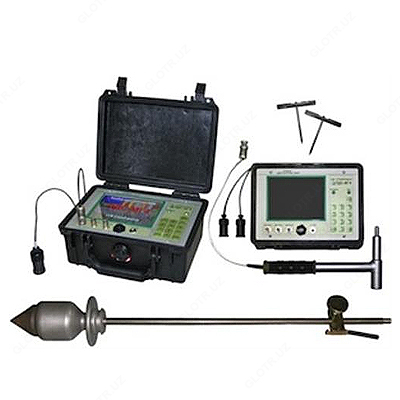

Комплект поставки прибора диагностики свай ПДС-МГ4:

Комплектация и цена	Базовый комплект поставки	Доп. комплектация 1 (диагностика свай)	Доп. комплектация 2 (диагностика свай и сейсморазведка)
Блок электронный ПДС-МГ4	1	1	1
Сейсмоприемник	1	1	1
Молоток ударный	1	1	1
Молоток с датчиком силы		1	1
Приспособления для крепления сейсмоприемников на грунт			1
Темпер			1
Кабель связи с ПК	1	1	1
CD с программным обеспечением	1	1	1
Руководство по эксплуатации. Паспорт	1	1	1
Упаковочный футляр	1	1	1

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по приборам для диагностики свай можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе"контакты".

Доставляем приборы для строительного контроля и строительную технику по всей России курьерскими службами и транспортными компаниями.
