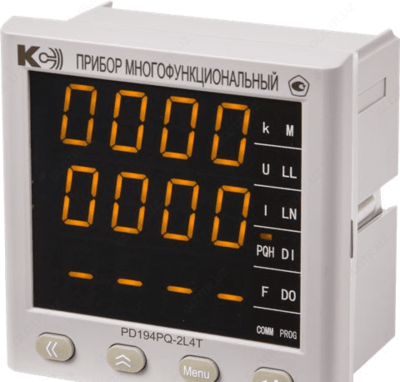

PD194PQ-7B0T-A-0001 — многофункциональный цифровой электроизмерительный прибор

Product description

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-7B0T-A-0001:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-7B0T-A-0001 предназначены для измерения электрических параметров в трехфазных сетях переменного тока, выполнения функций телеизмерений, телесигнализации и телеуправления.

PD194PQ-7B0T-A-0001 используются в системах телемеханики, АСУ ТП, АИИС подстанций и электростанций.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-7B0T-A-0001:
- Модификация повышенной точности: основная погрешность измерения
  фазного тока, фазного и линейного напряжения не более 0,2 %;
- Без индикатора;
- Исполнение на DIN-рейку;
- Измерение и преобразование тридцати одного параметра электрической сети;
- 2 порта RS-485, работающих по протоколу Modbus RTU или ГОСТ Р МЭК 60870-5-101;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики многофункционального цифрового электроизмерительного прибора PD194PQ-7B0T-A-0001:

Параметр		Значение
Измерительные входы
Номинальное значение ⁽¹⁾ силы тока, Iн, А		0,5; 1,0; 2; 2,5; 5,0
Номинальное значение ⁽¹⁾ линейного U_НЛ (фазного U_НФ) напряжения, В		100 (57,7); 220 (127); 380 (220); (380) ⁽²⁾
Частота тока и напряжения, Гц		от 45 до 55⁽³⁾
Допустимая кратковременная перегрузка на измерительных входах напряжения		Uн в течение 60 с
Сопротивление входа напряжения, МОм, не менее		1
Сопротивление входа тока, мОм, не более		20
Схема подключения		3-фазная 3-проводная или 3-фазная 4-проводная⁽⁴⁾
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		3
Цифровые порты
Порт RS-485		2 порта (протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006), скорость от 2400 до 19200 бит/с ⁽⁵⁾
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с		0,2; 0,5 ⁽⁶⁾
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ:		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры (ширина х высота х длина), мм, не более		108х100х75
Размеры передней панели, мм		108х45
Масса прибора, кг, не более		0,35
Масса прибора в упаковке, кг, не более		0,7

Примечания:

⁽¹⁾ Выбирается при заказе.

⁽²⁾ Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы подключения.

⁽³⁾ По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

⁽⁴⁾Для модификации А схема подключения фиксирована.

⁽⁵⁾ По заказу может быть устанолен порт со скоростью передачи до 38400 бит/с.

⁽⁶⁾ Опции меню. По специальному заказу может быть выпущен прибор с опциями 0,1; 0,2 и 0,5 секунды.
