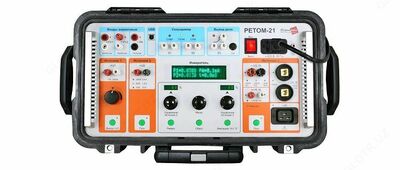

РЕТОМ-21 Устройство измерительное параметров релейной защиты

Product description

Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока

Диапазон регулирования напряжения 176...264 В

Номинальная выходная мощность, не менее 220 Вт

Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока

Диапазон работы, выбирается в меню	10 В	65 В	250 В
Максимальное выдаваемое значение силы выходного тока	0...10 А	0...1,5 А	0...0,6 А
Максимальная выходная мощность	150 ВА
Диапазоны воспроизводимых частот сигналов	20...45 Гц	45...55 Гц	55...1000 Гц
Дискретность изменения частоты	0,001 Гц
Диапазон изменения угла сдвига фаз сигналов напряжения и тока	0...360 °

Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение

Максимальное выдаваемое значение напряжения	"∼500 В"	"∼250 В"	"∼40 В"
Диапазоны регулирования силы тока	0...8 А	0...16 А	0...100 А
Максимальная выходная мощность	3600 ВА

Источник 3. Выход«=U4». Регулируемое постоянное или выпрямленное (несглаженное) напряжение

Род тока	выпрямленный	постоянный
Максимальное выдаваемое значение напряжения	8...250 В	10...350 В
Коммутируемый ток	8 А	1 А
Максимальная выходная мощность	2000 ВА

Источник 3. ВЫХОД «~U5». Регулируемый переменный ток

Максимальное выдаваемое значение силы выходного тока	700 А
Максимальная выходная мощность	4500 ВА

Источник 3. ВЫХОД «~U6». Регулируемое напряжение переменного тока (ВЫХОД ЛАТР)

Максимальное выдаваемое значение выходного напряжения	5...240 В
Максимальная выходная мощность	6000 ВА

ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР

Род тока

постоянный / переменный

Амперметр

Пределы измерения силы тока	0...700 А
Пределы допускаемой абсолютной основной погрешности измерения силы тока, А:	± (0,005x+0,0005Xк ) А

Вольтметр

Пределы измерения напряжения	0...600 В
Пределы допускаемой абсолютной основной погрешности измерения напряжения	± (0,005x+0,0005 Xк) В

Частотомер

Диапазоны измерений частоты по входу напряжения	20...1000 Гц
Пределы допускаемой абсолютной погрешности измерения частоты в рабочих диапазонах измерения напряжения	±0,005 Гц

Фазометр

Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами	0...360 °
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз	± 1,0 °

ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР

Диапазоны измерений временных интервалов	0...9999 c
Пределы допускаемой абсолютной погрешности измерения временных интервалов	±0,5 мc

Общие технические данные

Диапазон рабочих температур	от - 20 до + 50 °С
Питание устройства:	220 В;50 Гц
Средний срок службы устройств, не менее	30 лет
Номинальная потребляемая мощность	3000 ВА
Масса устройства, не более	28 кг
Габаритные размеры устройства, не более	540 × 460 × 300 мм
