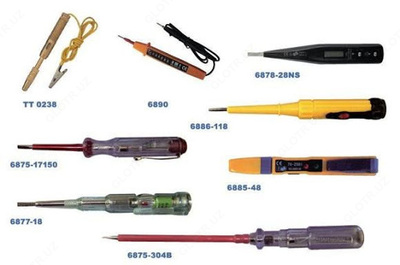

УН-1Н-М — указатель напряжения

Product description

Назначение указателя напряжения УН-1Н-М:

Указатель напряжения УН-1Н-М двухполюсный с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400В, на линиях электропередач 25-400В постоянного и переменного тока промышленной частоты 50Гц, в условиях эксплуатации У1 по ГОСТ 15 150 (при температуре от +40°С до -45°С и относительной влажности воздуха 98% при 25°С).
Отсутствие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа УН-1Н-М позволяет определить полярность постоянного тока, на что указывает свечение светодиода у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над надписью «фаза».
При нажатии на ту же кнопку включается светодиод, расположенный в области щупа указателя и обеспечивает освещение зоны проверки напряжения.

Технические характеристики указателя УН-1Н-М:

Параметр	Значение
Диапазон рабочих напряжений, В переменного тока постоянного тока	25-400 25-400
Напряжение индикации (порог), В	25
Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения. мА. не более в однополюсном режиме в двухполюсном режиме	0,6 9
Источник питания подсветки	литиевый, марки Cr- 123, напряжением 3В, емкостью 1500 мА\ч
Продолжительность подсветки в непрерывном режиме	150 часов
Габаритные размеры корпуса с удлиняющим электродом, мм	Ø 75 × 650
Длина соединительного провода, мм, не менее	1000
Масса, кг, не более	0,25

Комплект поставки УН-1Н-М

№ Наименование Количество

1. Указатель напряжения УН-1Н-М 1

Show all

Article

Brand

Uzkip

Retail price

10 sum

The price of the product is indicated without VAT. 12% VAT surcharge is added to the order
