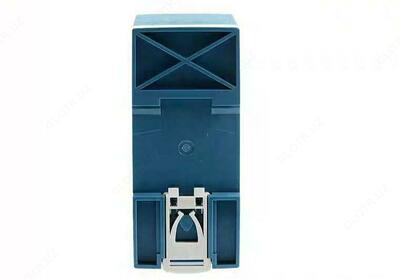

DRA-40-24 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	24V
Номинальный ток	1.7A
Диапазон тока	0-1.7A
Номинальная мощность	40W
Уровень шума на выходе	150mVp-p
Диапазон регулировки напряжения	3~24V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±0.5%
Время установки, время нарастания	400ms, 90ms/230VAC 800ms, 90ms/115VAC at full load
Время удержания	50ms/230VAC 10ms/115VAC at full load
Область стабилизированного тока	3-24V

Вход:
Диапазон входных напряжений	90 ~ 264VAC 127 ~ 370VDC
Диапазон частот	47~63Hz
КПД	87%
Переменный ток	0.8A/115VAC 0.6A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START 30A/115VAC 60A/230VAC

Защита:
Защита от перенапряжения	28.98 - 37.26V / Protection type : Shut down o/p voltage, re-power on to recover
Защита от перегрузки	95 ~ 108% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-30 - +70°C
Рабочая влажность	20 ~ 90% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 ~ 55°C) on output
Вибрация	10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL60950-1, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61204-3, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	439.3K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	40*90*100mm (W*H*D)
Упаковка	0.3Kg; 42pcs/13.6Kg/0.82CUFT
