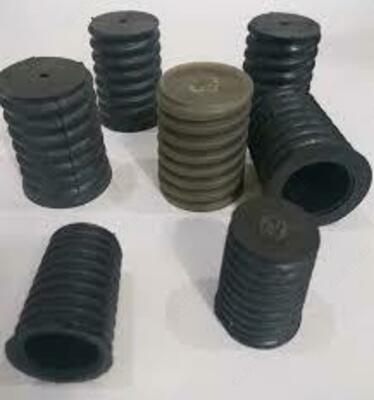

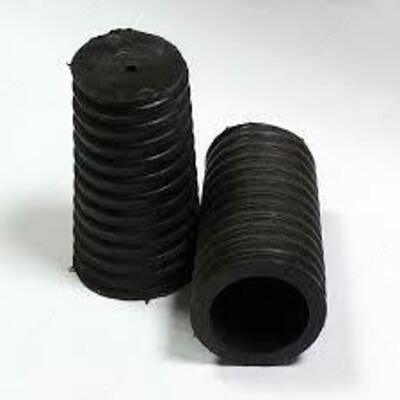

Колпачок КП-22 черный для ШФ10, ШФ20, ШС-10, ШС-20

Product description

Колпачок КП-22
Описание:
Колпачки серий К, КП предназначены для крепления штыревых изоляторов типа ШФ-10, ШФ-20, ШС-10, ШС-20, ТФ-20 и их модификаций на крюки и траверсы воздушных линий электропередач, распределительных устройств станций и подстанций. Колпачки изготовляются из легкого и пластичного материала - полиэтилена, главными преимуществами которого являются: устойчивость к механическим разрушениям и деформациям, высокая прочность при низких температурах, устойчивость к внешним воздействиям, в частности к солнечному излучению. Конструктивно колпачки выполнены в виде стакана с гладкой внутренней стенкой и резьбой по внешней поверхности.
Колпачки типа К, КП применяются для крепления штыревых изоляторов воздушных линий электропередач 0,4-10 кВ на стандартные металлоконструкции и крюки.

Марка колпачка	d1, мм	d2, мм	d3, мм	d4, мм	d5, мм	d6, мм	L, мм
К-5 (КП-18)	15	18,5	22,0	16,9	22	28	35
К-6 (КП-22)	19	27,5	31,5	19,6	32,9	35,9	43
К-7	21	27,5	31,5	23,9	32,9	35,9	43
К-9	23	27,5	31,5	27,9	35	38	70
К-10	21	27,5	31,5	25,9	35	38	70
