Назначение стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты частоты и времени рубидиевые Ч1-1011 предназначены для формирования и выдачи потребителю высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов с частотами 1, 5, 10 МГц и импульсного сигнала с периодом следования 1 с, которые могут использоваться в качестве опорных сигналов в раз личных частотно-измерительных системах, в системах навигации, радиосвязи, в системах тактовой сетевой синхронизации.
Описание стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты выпускаются в четырех модификациях – Ч1-1011, Ч1-1011/1, Ч1-1011/2 и Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавливаемых устройств (модулей). Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.
Стандарты имеют в своём составе базовый набор устройств, включающий высокостабильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с периодом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника СРНС (спутниковые радионавигационные системы) МПР-01 и модули усилителей МУС-01, МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.
Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств стандартов. В стандартах Ч1-1011 и Ч1-1011/2 предусмотрена возможность соединения с внешним персональным компьютером (ПК) по интерфейсу RS-232С. В этом случае диагностическая информация отображается на экране монитора ПК. Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧ.

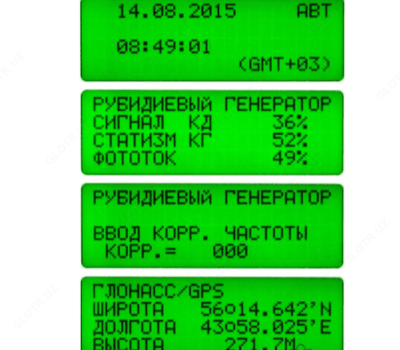

На передней панели приборов Ч1-1011 и Ч1-1011/2 расположен ЖК дисплей и панель управления, с помощью которых можно оперативно получать информацию о текущих параметрах устройств, входящих в состав приборов, и проводить корректировку частоты выходных сигналов. Информация сгруппирована по информационным экранам, последовательно и циклично выводимым на дисплей по нажатию кнопки «экран». Переход в режим редактирования происходит при нажатии кнопки «режим».
На первом экране производится установка текущей даты и времени либо автоматически при наличии сигнала СРНС, либо вручную с помощью кнопок панели управления.
Далее следуют экраны контроля параметров опорного генератора «РУБИДИЕВЫЙ ГЕНЕРАТОР». На них приведена информация о наиболее важных параметрах генератора, его порядковом номере, времени наработки и об установленной версии микропрограммы.
На одном из экранов можно провест и корректировку частоты опорного генератора. При наличии сигнала СРНС корректировка частоты производится автоматически с выводом информации о проведенных поправках.
В конце следуют экраны с параметрами приемника сигналов СРНС «ГЛОНАСС/GPS». Здесь представлена информация о наличии сигнала СРНС и его достоверности, количестве наблюдаемых спутников ГЛОНАСС/GPS, координатах текущего местонахождения.
