Назначение анализатора AnCom E-9:
Анализатор цифровых каналов и трактов AnCom E-9 предназначен для:
- измерения показателей ошибок потоков E1 2048 кбит/с в соответствии с рекомендациями ITU-T G.821, G.826, M.2100 и приказом Минсвязи РФ №92 от 10.08.96;
- измерения джиттера, задержки, формы импульса и других параметров, влияющих на качество передачи;
- измерения параметров кабелей, применяемых для передачи стыкового сигнала.
Достоинства анализатора AnCom E-9:
- автономный прибор на базе встроенного компьютера с Windows CE;
- высококачественный цветной экран с сенсорным управлением;
- настольный и ручной варианты использования;
- графическое представление результатов измерений с возможность их визуального сопоставления;
- архив измерений, сохранение и загрузка конфигураций;
- связь с ПК по USB-интерфейсу для вывода на печать результатов измерений и копирования данных;
- сменный блок аккумуляторов;
- совместимость с AnCom TDA-5 при тестировании каналов ТЧ.
Возможности анализатора AnCom E-9:
- Обнаружение ошибок и аварийных ситуаций; измерение показателей ошибок согласно рек. ITU-T G.821, G.826, M.2100; два канала формирования и приема потоков E1.
- Проверка выполнения норм по приказу Минсвязи РФ № 92 от 10.08.96, встроенный расчет норм, формирование отчетов, архив результатов измерений.
- Измерение уровня, отклонения частоты, джиттера входного сигнала.
- Псевдослучайные и программируемые битовые последовательности.
- Просмотр КИ, цикловых и сверхцикловых данных, контроль CAS, контроль битов Sa.
- Стресс-тестирование: ввод ошибок заданной интенсивности, имитация аварий, ввод синусоидального джиттера, смещение частоты.
- Измерение частотных характеристик джиттера MTJ и JTF.
- Измерение задержки распространения сигнала; формирование задержки передачи сигнала, поступающего на вход анализатора.
- Анализ формы импульсов.
- Генерация и анализ сигналов тональной частоты; измерение в заданном КИ уровня сигнала, защищенности, уровня шума, псофометрического шума, анализ спектра.
- Встроенный микрофон и динамик, возможность подключения телефонной гарнитуры.
- Анализ кабеля: измерение затухания, уровня рабочего сигнала, уровня шума, АЧХ, анализ спектра, рефлектометр.
- Интерфейс, повышающий эффективность работы оператора:
- цветной сенсорный экран 5.7‘‘ (640x480), управление с помощью стилуса или «мышки»;
- графическое представление результатов, возможность визуального сопоставления любых измеряемых параметров;
- сохранение и загрузка конфигураций, архив результатов измерений.
- Связь с ПК по USB-интерфейсу для сохранения и печати результатов, а также модернизации ПО анализатора.

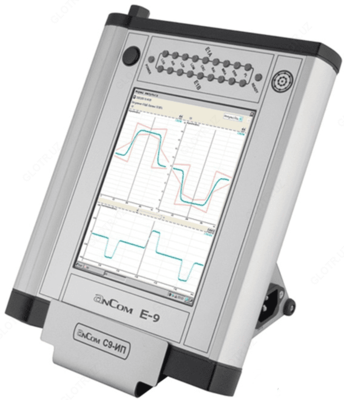

Устройство анализатора AnCom E-9:
Анализатор AnCom E-9 выполнен на базе миникомпьютера с операционной системой Windows CE. Сенсорный экран применяется для отображения результатов измерений и интерактивного управления. Большой объем памяти позволяет сохранять во внутреннем архиве результаты длительных измерений с интервалом 1 с и визуализировать их с интервалом 1 с, 1 мин, 15 мин, 1 час, 1 день.
Блок светодиодных трехцветных индикаторов для оперативного контроля состояния входных сигналов размещен на лицевой панели анализатора и не занимает площади экрана.
В режиме анализа кабеля и анализа формы импульсов используется скоростной ЦАП – АЦП (80 МГц).
Соединители “банан” для подключения каналов E1-A, E1-B и сигнала внешней синхронизации SYNC размещены в верхней части прибора.
Аккумуляторный блок (Aсс) обеспечивает автономное питание анализатора. Зарядка аккумуляторов, а также работа в режиме долговременных измерений, выполняется при подключении внешнего источника питания к разъему DC 15V.
Измерительные интерфейсы анализатора AnCom E-9:
| Тип интерфейса, скорость |
G.703, 2048 кбит/с, симметричное подключение (каналы E1-A, E1-B) |
| Линейный код |
HDB3, AMI |
| Структура сигнала |
ИКМ30, ИКМ30 CRC, ИКМ31, ИКМ31 CRC или без цикловой структуры |
| Внешняя синхронизация |
прямоугольные или синусоидальные импульсы 2048 кГц ±50 ppm |
| Режимы подключения |
прием: приемник высокоомно к незащищенному контрольному выходу или согласованно к защищенной контрольной точке
терминал: приемник, передатчик согласованно к стандартному стыку
транзит: приемник, передатчик согласованно в разрыв стандартного стыка |
Вариант исполнения:
Автономный прибор на базе встроенного компьютера с Windows CE.
Базовые функции: измерение показателей ошибок, задержки, джиттера, анализ формы импульса, гистограммы и хронограммы, осциллограф, совместимость с AnCom TDA-5 при формировании и измерении сигналов ТЧ в заданном КИ.
Стресс-тестирование: ввод ошибок, отклонения тактовой частоты, джиттера, аддитивной помехи.
Определение параметров кабелей: затухание, защищенность, частотная характеристика затухания, частотная характеристика защищенности, построение рефлектограммы, анализатор спектра.
